余压探测器安装指南

一、安装作用概述

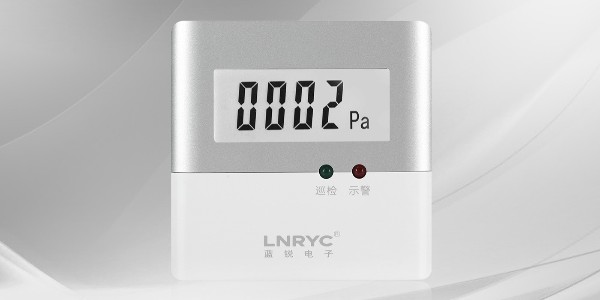

余压探测器是消防楼梯间、前室压差监测专用设备，用来实时监测走道与前室、前室与楼梯间之间气压差值。当加压送风压力超标或不足时，系统自动调节泄压阀、风机，保证防火门正常开合，满足消防防烟排烟规范要求。

二、安装位置要求

   一个探测器配两根导压管，分别对应高压侧、低压侧：

前室余压探测器：一根接前室（高压），一根接消防走道（低压）

楼梯间余压探测器：一根接楼梯间（高压），一根接前室（低压）

   探测器一般安装在防火门侧墙居中位置，避开风口、门缝直吹位置，防止气流冲击造成数据不准。

   同一楼层前后两间前室，需分别布设点位，不可共用一台探测器。

三、导压管布置规范

导压管选用专用软管，管路敷设顺直，避免折弯、压扁、过长下垂积水；

穿墙开孔做好密封封堵，防止楼道气流窜入影响压差采集；

两个取压孔错开布置，不要近距离并排安装，避免气流互相干扰。

四、安装高度标准

探测器安装中心距地面高度2.0～2.5 米，便于后期检修调试，同时避免人员磕碰损坏。

五、布线与系统接线

采用二总线布线方式，不分正负极，布线简洁，施工效率高；

压差超出设定阈值自动报警，联动泄压执行器自动泄压，压力恢复正常自动复位。

六、避坑注意事项

不可安装在门窗缝隙、排风口、空调出风口附近；

导压管严禁堵塞、弯折，定期检查通气通畅；

安装完成后统一调试压差阈值，前室常规压差 25～30Pa，楼梯间 40～50Pa；

严禁私自改动取压点位与管路走向，避免消防验收不合格。

七、适用场景

高层住宅、写字楼、商业综合体、医院、公建项目楼梯间、消防前室加压送风余压监控系统配套安装，满足消防验收规范。
