余压控制器与余压探测和余压监控主机的接线

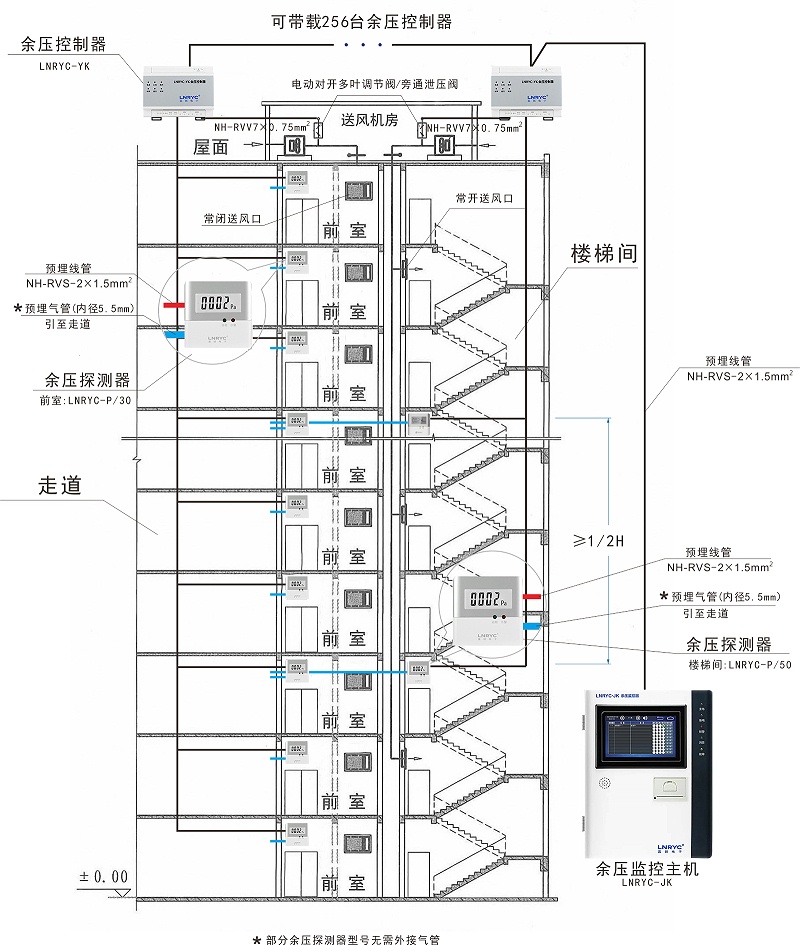

余压控制器与余压探测和余压监控主机的接线：

余压控制器连接余压探测器--由余压控制器引出二线，垂直敷设至每层对应的余压探测器；

余压控制器连接旁通阀—旁通阀（电动多页对开调节阀）上的电动执行器连接至余压控制器（线型通常为：7*0.75）；

余压控制器连接余压监控器—余压监控器作为可选配置，通常安装于消防控制室，与余压控制器采用二总线制连接方式（线型推荐： NH-RVS-2*2.5）。
