疏散通道压差控制系统介绍和设计依据

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2020.02.21

疏散通道压差控制系统设计依据

一、国家标准,依据《建筑防排烟系统技术规范》(征求意见稿)中第5.1.4条机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列要求:

1.前室、合用前室、消防电梯前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa。

2.防烟楼梯间、封闭楼梯间与走道之间的压差应为40Pa~50Pa。

3.当系统余压值超过**允许压力差时应采取泄压措施。

二、依据上海市工程建设规范《建筑防排烟技术规程》第3.3.12条与《建筑防排烟系统技术规范》(征求意见稿)中第5.1.4条相同。

三、根据图集《建筑防排烟及暖通空调防火设计》07K103-1需设置压差控制系统,见下图:

疏散通道压差控制系统

一、疏散通道压差控制系统介绍

蓝锐生产的疏散通道压差控制系统,主要是通过设置在前室、楼梯、走廊的压力探测器,实时采集压力变化,当余压值超过规范设定值时,打开旁通阀;当余压值回到规范设定值时,关闭旁通阀。本系统能够接收消控室联动信号,并实时上传状态信号。

二、产品介绍

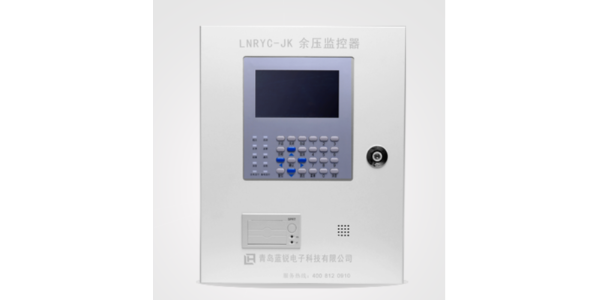

余压监控器

1.余压监控器

Δ专用组态软件

Δ可远程监视系统状态及远程控制

Δ报警记录、打印

                 余压探测器1

2.余压探测器

Δ工作电源:控制供电(24直流)

Δ工作温度:-10℃~40℃

Δ工作湿度:≤85% 不结露

Δ精度:1%

Δ接线方式:2线/4线

Δ功率:0.5W

Δ有效通讯距离:≤1200m

Δ安装方式:标准86盒安装

      余压控制器

3.余压控制器

Δ工作电源:AC220V/50Hz

Δ工作温度:-10℃~40℃

Δ工作湿度:≤85% 不结露

Δ压差精度:≤1%(与气压变送器连接成功后,压差控制精度≤1%)

Δ通讯方式:二总线

Δ有效通讯距离:≤1200m

Δ安装方式:35mm导轨式

Δ输出方式:220VAC   24VDC   24VAC

蓝锐电子专业从事研发生产正压送风余压监控系统,拥有国家外观专利、技术专利、检验报告、校准证书等10余项专利及证书,满足验收标准,专业技术团队可为您免费提供智能余压监控系统报价、预算统计、图纸深化、设计、预埋、接线、安装、调试等全方位售前售后技术咨询及报价服务。

免费技术咨询电话:400-812-0910.
