什么是前室/楼梯间压力传感器?

返回列表 来源: 发布日期: 2018.05.06

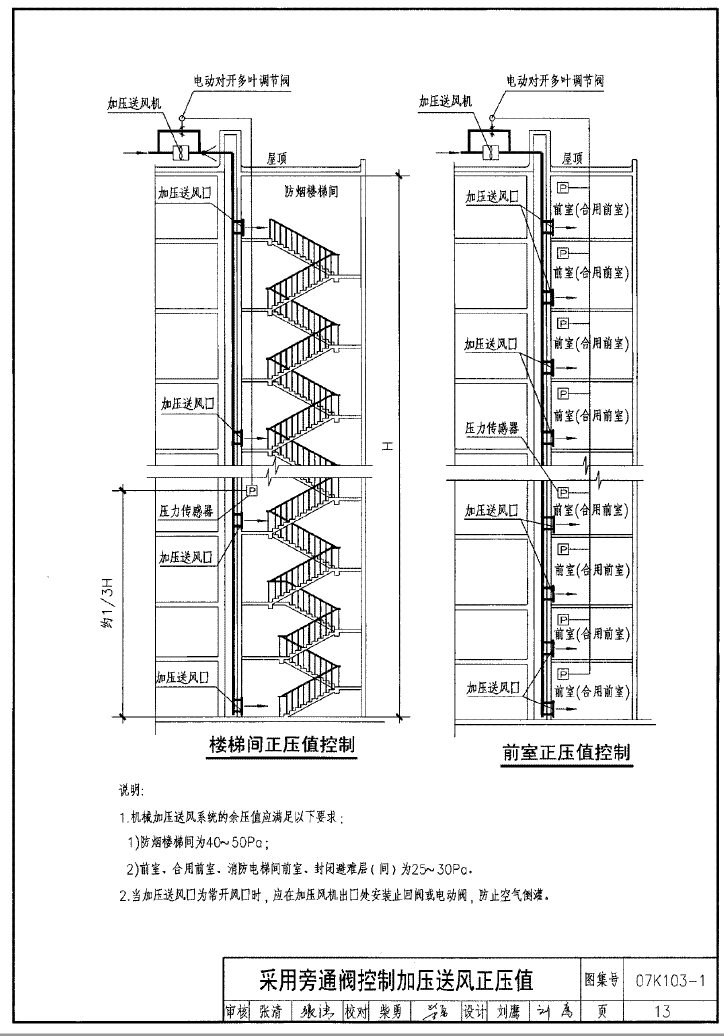

前室/楼梯间压力(压差)传感器,又叫压差测控器、压差控制器或者余压探测器,源于《建筑防排烟与暖通空调防火设计图集》,今天在为大家介绍压力传感器之前,我们先来了解下加压送风系统。加压送风工作方式是通过送风机所产生的气体流动和压力差来控制烟气的流动,即在建筑内发生火灾时,对着火区以外的有关区域进行送风加压,使其保持一定正压,以防止烟气侵入的防烟方式。

前室压力传感器

为保证疏散通道不受烟气侵害使人员安全疏散,发生火灾时,从安全性的角度出发,高层建筑内可分为四个安全区:第一类安全区为防烟楼梯间、避难层;第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室;第三类安全区为走道;第四类安全区为房间。

依据上述原则,加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力,同时还要保证各部分之间的压差不要过大,造成开门困难影响疏散。当火灾发生时,机械加压送风系统应能够及时开启,防止烟气侵入作为疏散通道的走廊、楼梯间及其前室,以确保有一个安全可靠、畅通无阻的疏散通道和环境,为安全疏散提供足够的时间。


而《建筑防烟排烟系统技术规范》对防烟楼梯间及电梯前室余压值进行了明确规范:

3.3.15机械加压送风应满足走道→前室→楼梯间的压力呈递增分布,余压值应符合下列要求:

1、前室、合用前室、消防电梯前室、封闭避难层(间)与走道之间的压差应为25-30Pa;

2、防烟楼梯间、防烟电梯井与走道之间的压差应为40-50Pa。

何来控制余压值的保持在标准范围呢?

于是设计师便提出了压力传感器的概念,用于检测相应空间余压值,并通过余压阀控制送风方向,达到控制余压值的目的。

在我们进行产品研发过程中,根据其功能,我们将它命名为:压差测控器(有的厂家也成为压差控制器)。因为其一方面源于它的检测功能,而且测量的是两个空间空气压力差值,另一方面,它还要根据检测的压差值,对旁通阀进行动态调控。因此称它为压差测控器更为贴切。

其原理如下:

工作原理
