什么是余压控制器?余压控制器该如何安装?

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2019.12.25

什么是余压控制器?

余压控制器是余压监控系统的一部分,用于接收余压探测器信号,并通过控制电动执行器控制旁通阀(电动多页对开调节阀)开启/关闭。其具备信息上传功能,可将余压探测器超压 /加压信号及旁通阀开启/关闭信号上传至余压监控器(主机),同时可通过安装于消防控制室的主机对其进行远程控制。余压控制器对整个正压送风系统的余压控制中起到承上启下的作用,是余压监控系统中不可或缺的重要组成部分。

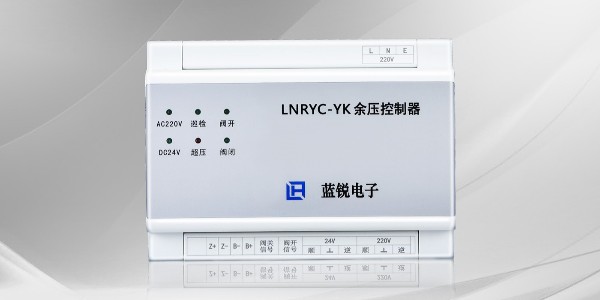

                余压控制器

                   余压控制器图片

余压控制器在图纸中常见于暖通专业正压送风系统图,或电气专业配电系统图。

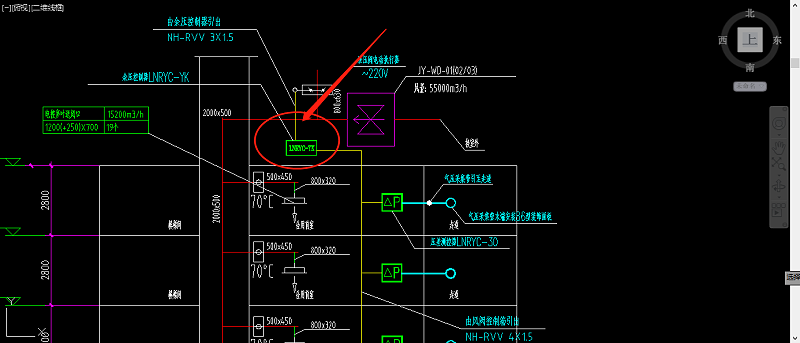

暖通余压控制器









                    暖通专业正压送风系统图

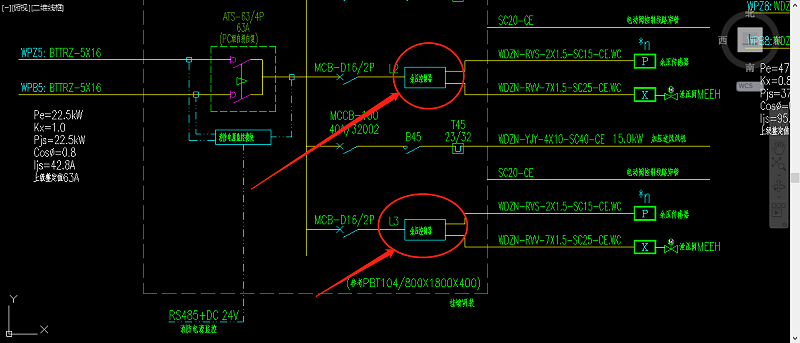

电气余压控制器

                    电气专业配电系统图

余压控制器如何安装?

常见的余压控制器安装方式主要有两种:

1、余压控制器安装于正压风机配电箱内部

在电气专业配电系统图中,余压控制器通常会设计到正压风机配电箱内部,由配电箱厂家配套提供。这种情况下,要提前了解余压控制器的外形尺寸(长度:130mm×宽度: 95mm×厚度:55mm),在配电箱内部预留足够的空间进行安装。

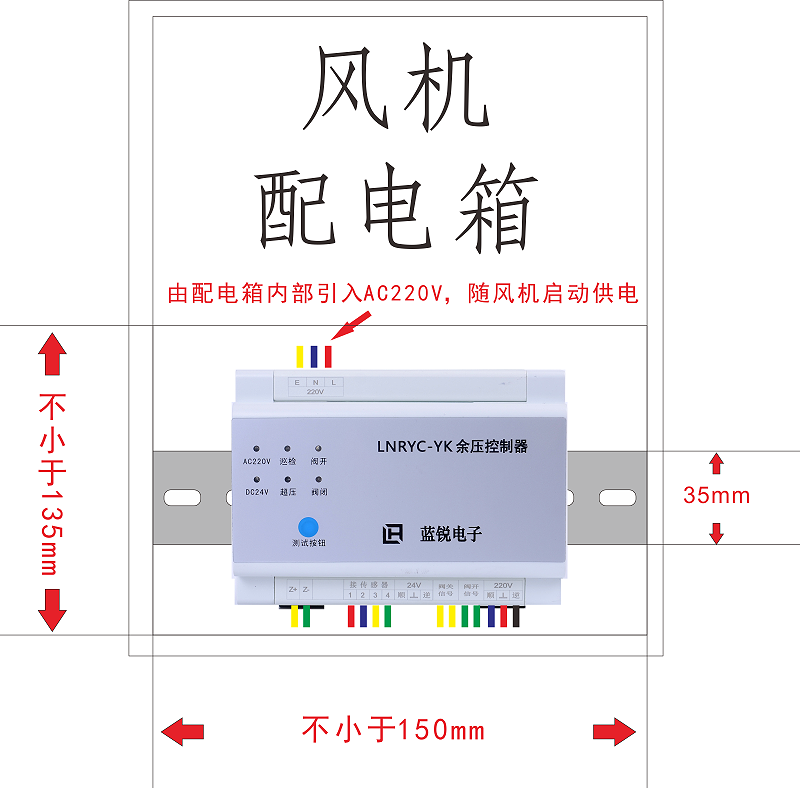

蓝锐电子LNRYC-YK余压控制器为35mm 标准导轨安装,建议配电箱内部预留空间不小于:长150mm×宽135mm ×深60mm

配电箱图

2、余压控制器安装于室外/室内(配电箱外部),余压控制器箱体

在很多情况下,风机配电箱内部并未预留足够的空间安装余压控制器,这种情况下,需要单独将其安装于相应风机配电箱外部。为了保护余压控制器不受到人为破坏、高温暴晒及阴雨天气的影响,可选配我司的余压控制器箱体进行壁挂安装。

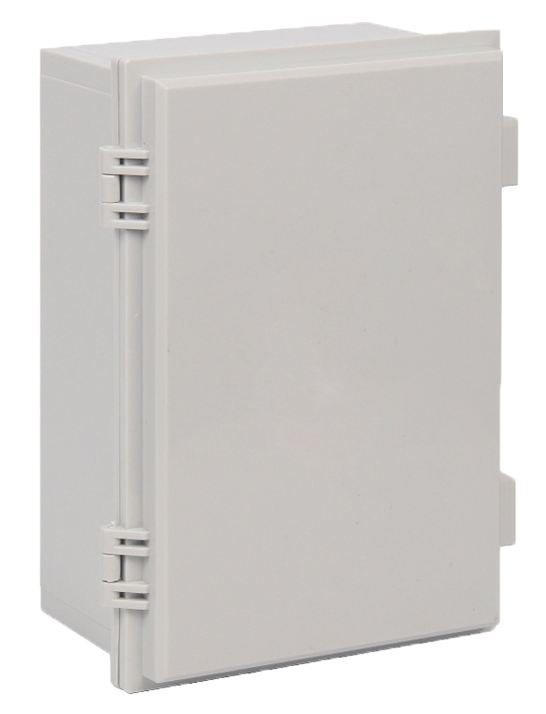

蓝锐余压控制器IP66箱体,为高强度ABS 材质,具有较高的防水性能,防水等级达到IP66,可满足室外安装的要求,同时具备较强的抗冲击性,不易老化,不生锈。非常适合余压控制器在进行室外 / 室内安装时使用。

余压控制器箱体

  • 余压控制器参数如下
  • 余压控制器LNRYC-YK
  • 工作电压:AC220V
  • 输出电压:DC24V、AC220V
  • 安装方式:35MM导轨安装
  • 功率:25W
  • 工作环境:-10℃~55℃
  • 外形尺寸:130*95*55(mm)

  • 余压控制器箱体参数:
  • 余压控制器箱体IP66
  • 材质:高强度ABS、PC
  • 开启方式:搭扣
  • 防护等级:IP66
  • 抗冲击力:IK08
  • 安装方式:壁挂
  • IP68防水接头:3个

蓝锐电子余压控制器LNRYC-YK优势:

我公司生产的余压控制器具有两种电压输出:直流DC24V,交流 AC220V。适用于市面上常见的两种工作电压的电动执行器(旁通阀电动控制单元)。避免了在日后安装过程中无法安装使用,导致电动执行器重复采购尴尬。

35mm标准导轨式安装,方便施工。

作为余压监控系统专业研发、生产厂家,青岛蓝锐电子科技有限公司可提供余压监控系统的整套解决方案。

拥有百余项目的安装实施经验,青岛蓝锐电子专业团队可为您提供专业的售前技术支持及售后服务,详情可致电400-812-0910
