正压送风系统余压控制方案对比介绍

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2018.07.16

能看到这篇文章,说明大家已经对加压送风系统中余压控制的重要性有了一定的了解。随着2018年8月1日(国家新建筑防烟排烟技术标准实施)的临近,如何选择合适的余压控制系统,也成为了很多人共同的问题。小编希望能通过这篇文章让大家能更好得去选择适合自己的余压控制装置。

余压控制的几种方式:

1、余压阀。

余压阀是一个单向开启的风量调节装置,按静压值调整开启角度,为壁挂式结构,安装在需要维持压差的两个空间的隔墙上,分为重锤余压阀和自垂式余压阀,重锤型分为固定式余压阀和可调式余压阀,可调重锤式余压阀可通过调整重锤位置,进行压差调整;自垂型为固定压差式余压阀,类似于自垂百叶。重锤型余压阀适合与前室、合用前室,自垂型余压阀适用于防烟楼梯间。

优势:安装简单直观,独立机械式结构,不受电力影响

劣势:其易受外界环境影响而失去作用,例如锈蚀、积尘、变形;以及因施工人员安装技术问题,如未垂直安装、重锤未按标准调节等,都会影响其精度,甚至无法动作;另测试难度较大;每层都需要开洞,施工难度较高;机械式结构设计,产品性能不稳定;总体成本与电子式压差传感器控制系统相当。

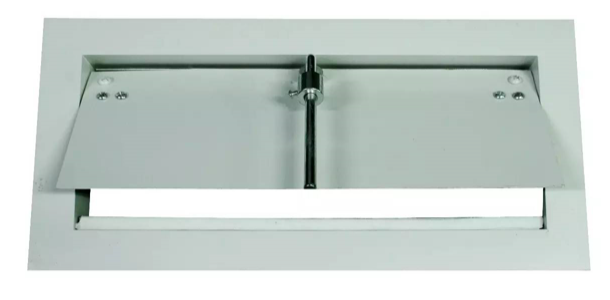

重锤可调式余压阀

重锤可调式余压阀

自垂式余压阀

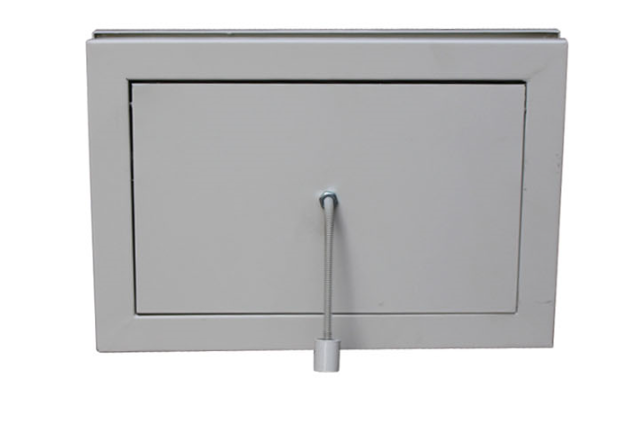

重锤固定式余压阀


百叶式余压阀

自垂型百叶式余压阀

2、机械式压力开关。

压力开关按照介质分为液体压力开关和气体压力开关。在此只介绍介质为气体时压力开关。机械式压力开关为纯机械变形导致微动开关动作。其感压元器件为膜片、波纹管、活塞及弹簧结构。其原理为,当压力增加时,作用在不同的传感压力元器件,产生形变,将向上移动,通过栏杆弹簧等机械结构,最终启动最上端的微动开关,使电信号输出。机械式结构决定了其难以胜任高精度的使用环境,通常情况下机械式压力开关测量范围为兆帕(MPa)级,精度为2%左右,其对应的误差范围大约为2000Pa左右,对与前室压力要求在25~30Pa,楼梯间40~50Pa这样的微压差使用环境,机械式压力开关是远远无法满足这个条件的。蓝锐电子试验室也曾使用测量范围为2500Pa的补偿式微压计对带有机械式压力开关的压差控制器做过相关压力测试,结果当压力加到2500Pa时,被测压差控制器根本不动作,这个结果一方面不出我们意外,另一方面也让我们为那些使用该类产品通过验收的项目感到后怕。

优势:价格便宜 价格便宜 价格便宜

劣势:无法满足要求

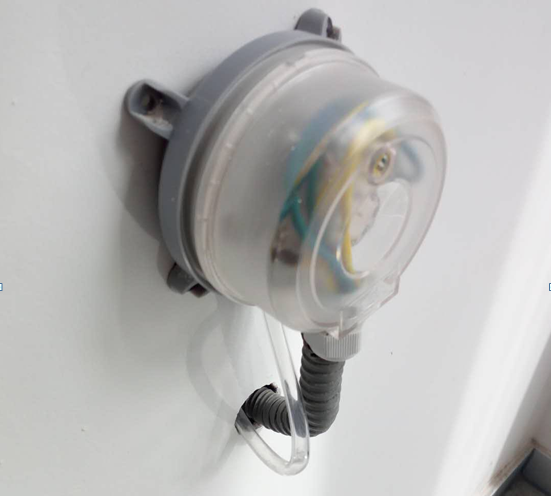

机械式压力开关

机械式压力开关

机械式压力开关

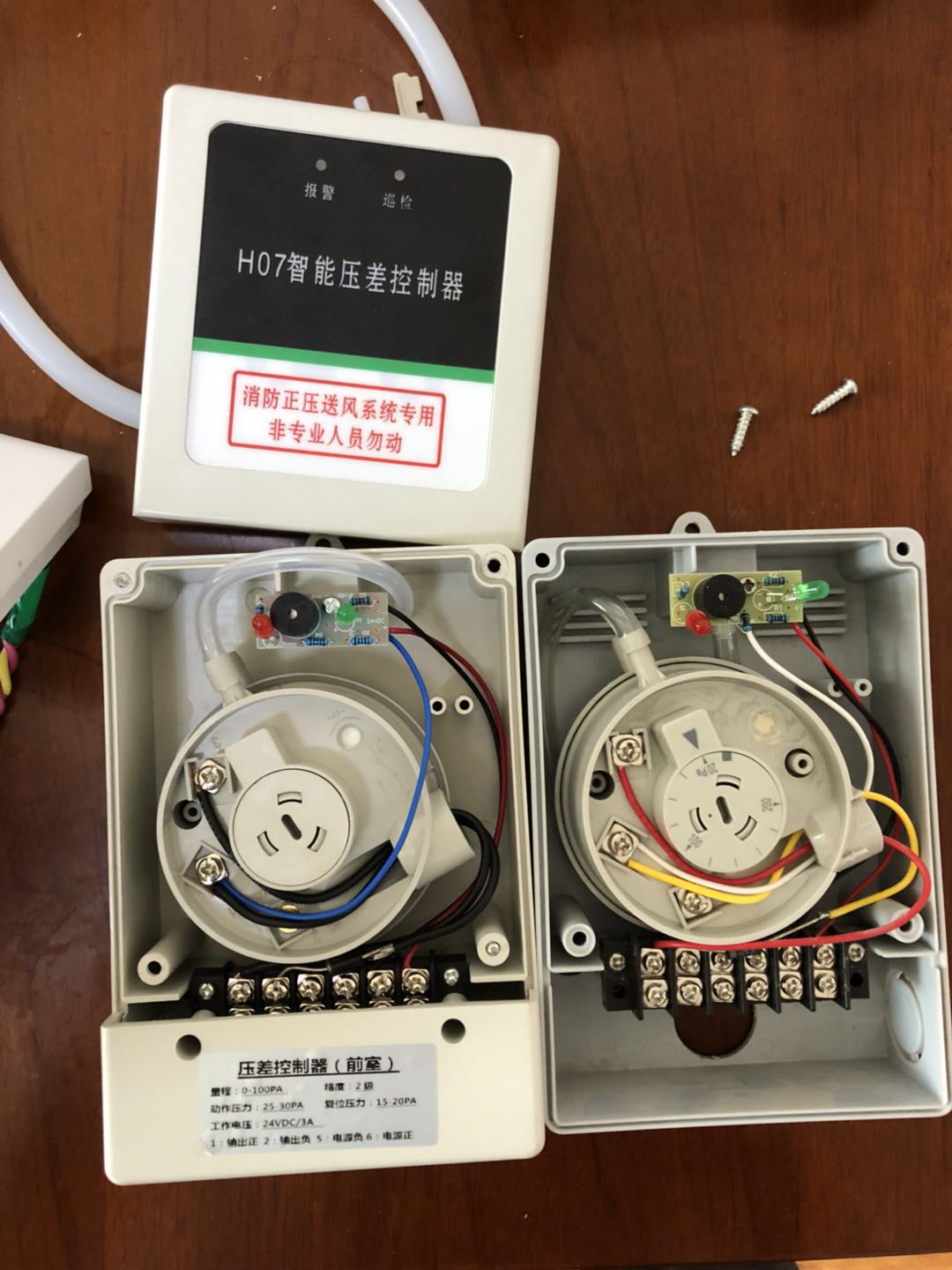

机械式压差控制器(内部为机械式压力开关)

3、电子式压差传感器控制系统。


主要采用压力传感器进行压力采样,压力传感器直接将压力(差)转换为可直接测量的电量(电压或电流),通过信号调理电路对传感器信号进行放大,再通过高速微型处理器(MCU)采集并处理数据,输出数字信号,并根据设定的上下限压力值(即动作压力及复位压力)驱动后部电路(风阀控制箱)控制电开关,开启或关闭旁通阀,最终实现压力(差)控制。

优势:精度高,显示直观,可靠性高,满足新防排烟技术标准、

劣势:处于起步阶段,市场认知度低,缺少国家相应标准,部分厂家无验收标准

蓝锐电子压差测控器其具备优势包括:依据最新《国家新建筑防烟排烟技术标准 》研发,通过山东省计量科学研究院校准认证,且有完善的出厂验收标准,电子显示屏直观,精度高,反应灵敏,使用寿命长,性能稳定可靠,安装方便,外观小巧美观。

7

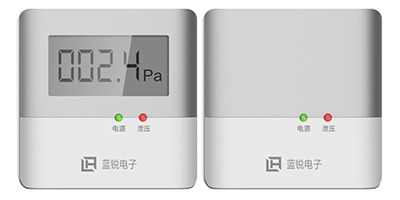

蓝锐电子压差测控器LR-18PS

工作原理

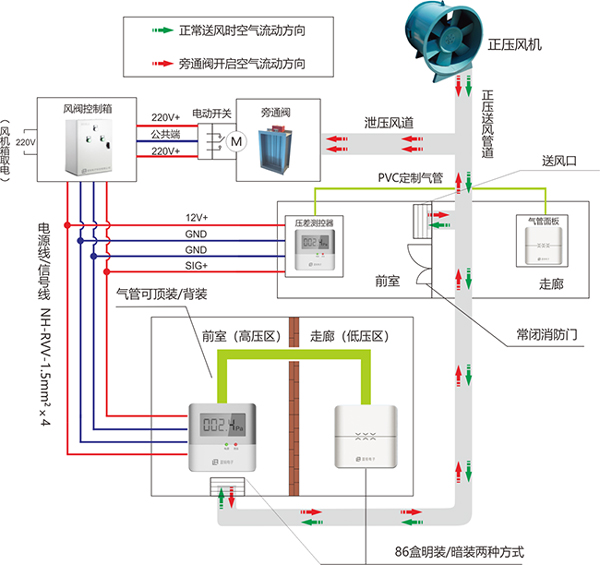

蓝锐电子压差测控器工作原理

蓝锐电子是一家专注研发生产压差测控系统的厂家,主打高层建筑正压送风系统的LR-18PS系列压差控制器的研发、生产和销售,严格按照国家标准自主研发设计生产,凭品质定价,咨询热线: 400-812-0910
