余压控制器指示灯所代表的状态及故障排除

返回列表 来源: 青岛蓝锐电子科技有限公司 发布日期: 2021.07.07

   余压控制器共计6个指示灯,分别为余压探测器指示灯、余压控制器指示灯、余压监控主机巡检指示灯、超压指示灯、阀开指示灯以及阀闭指示灯。六盏灯分别代表余压控制器不同的联动状态,通过这篇文章小编跟大家分享下每盏灯的意思以及出现故障该如何排除。

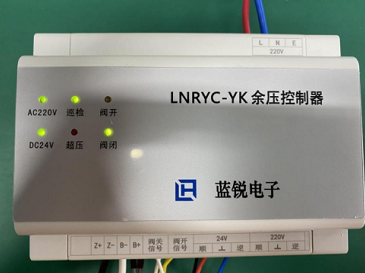

   正常的待机巡检状态下,余压控制器如下图所示,余压探测器指示灯(DC24V)、余压控制器指示灯(AD220V)以及阀闭指示灯为常亮,余压监控器巡检指示灯(巡检)为闪烁状态,其余两盏灯为常灭状态

ceac13c7c07bb1516186d62eb4e3546

当余压监控系统正常工作或者出现故障需要排查的时候会有一下几种情况:

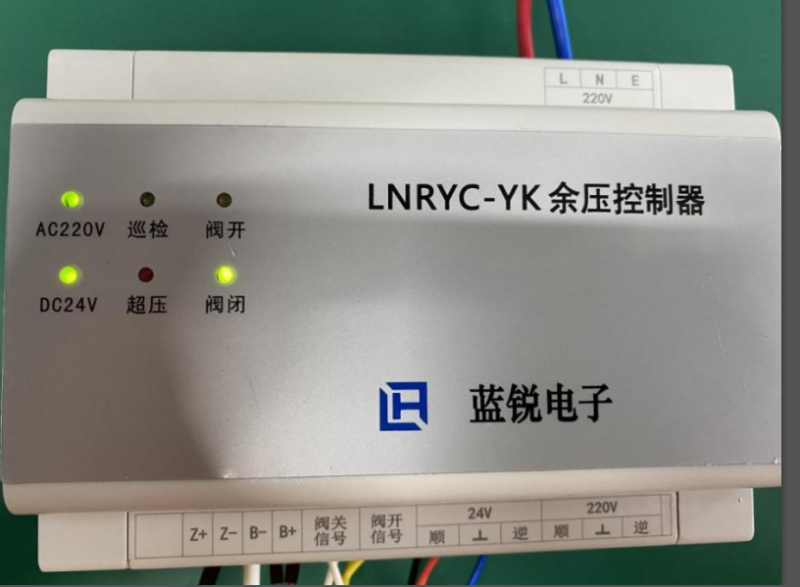

1、其他灯正常、巡检灯不亮(如下图)

61d88a157d53dc012e4bf9e26d9e5bc

  出现这种情况说明余压控制器与余压监控器主机的连接出现问题,需要我们对主机到控制器的连接线路进行检查;

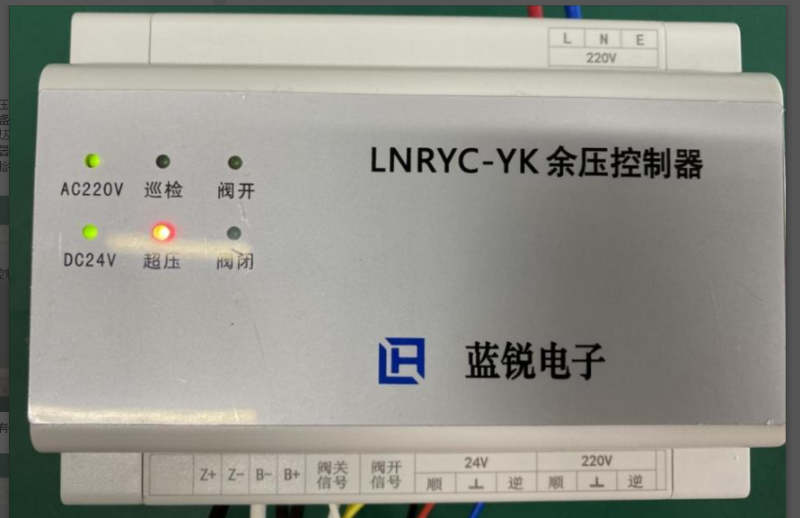

1、超压灯亮的同时阀闭灯灭(如下图)

1196e1094f3ad88b13b54a353a0c782

出现这种情况说明余压探测器检测到超压,正在联动控制器和泄压阀执行器进行泄压动作,这是正常的工作状态;

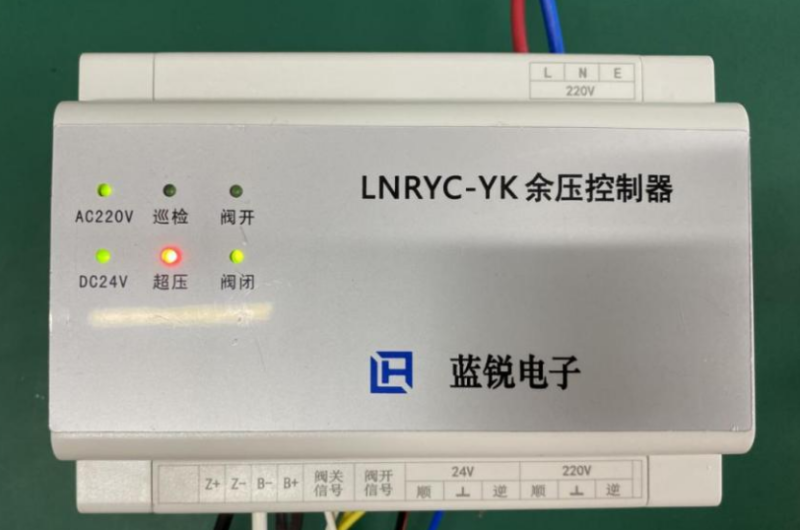

3、超压灯亮的同时阀闭灯依然常亮(如下图)

7b13c047eb613acb076cbca6332d830

 出现这种情况说明于余压控制器和电动执行器的连接出现问题,需要我们对执行器的动作线进行检查;

1、阀开灯常亮(如下图)

7b13c047eb613acb076cbca6332d830

出现这种情况需要我们检查泄压阀执行器的动作线是否接反。
