消防余压监测控制系统的安装接线

返回列表 来源: 蓝锐电子科技有限公司 发布日期: 2021.02.03

余压监控系统接线示意图

余压探测器安装接线:

1.余压探测器底座安装在86盒上;

2.将无极性二总线接入底座的"B+"、"B-"端子上;

3.将气管接到余压探测器预留的气嘴上;

4.再将探测器滑入底座;

5.余压探测器端安装完成。

6.气管的另一端从86盒伸出,连接配套引压面板上;

余压探测器安装示意图

余压探测器安装图

余压控制器安装接线:

1.将连接余压探测器的无极性二总线接入对应的"B+"、"B-"端子上;

2.电动执行器采用24V时,与余压控制器上的"24V+"、"24V-"端子相接;

3.电动执行器采用220V时,与余压控制器上的"220V+"、"220V-"端子相接;

4.将"Z+"、"Z-"通过无极性二总线接入到余压监控器。

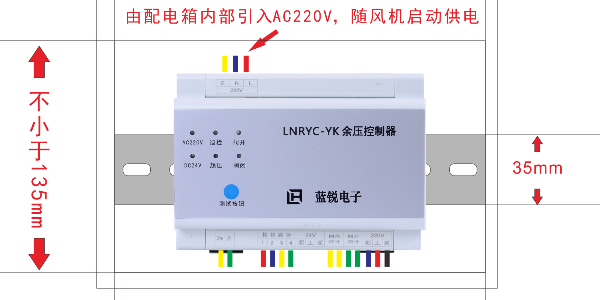

余压控制器安装

余压监控系统接线

蓝锐余压监控系统现有标准型余压传感器及免接管余压传感器;蓝锐余压监控系统已广泛应用政府、医院、酒店、办公、住宅及其他领域,可提供后期图纸深化和免费技术咨询,关于余压监控系统的详情,欢迎拨打: 400-812-0910
