消防余压传感器安装需要穿几根线

返回列表 来源: 蓝锐电子科技有限公司 发布日期: 2021.02.09

消防余压传感器接线方法:

余压传感器由余压控制箱集中供电;采用总线制接线方式,余压传感器需要二根线RVS-2*1.5mm2;布线时通常从楼顶通过余压控制箱(按照内部标识进行连接)引出电源线,长度根据实际楼层高度而定。所有余压传感器采用手拉手并联方式连接电源线及控制线(信号线);余压传感器背部贴有参数标签,对应压差测控器背面接线端子。

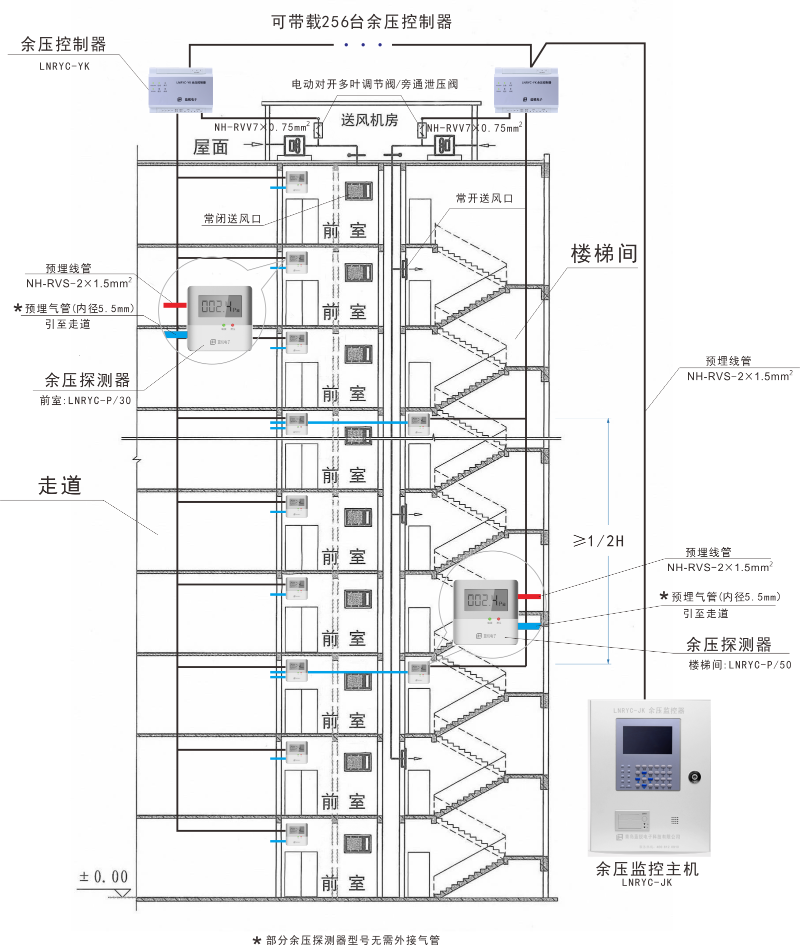

余压监控系统示意图

消防余压传感器安装方法:

暗装:若项目有预埋PVC管及86型暗盒,余压传感器主体建议安装于前室/合用前室(高压区),通过内置式测压孔测压。走道(低压区)通过气管与余压传感器接气口连接,为保证美观,气管末端出口可选装气管末端面板。

明装:若项目无预埋PVC管及86型暗盒,建议将余压传感器安装于前室/合用前室(高压区)距地面高度2.5m处或者离天花板15~20cm处,气管可通过墙面打孔或天花板进入走道区(低压区),保证气管末端可与走道内(低压区)空气直接接触,以方便施工、美观为主。

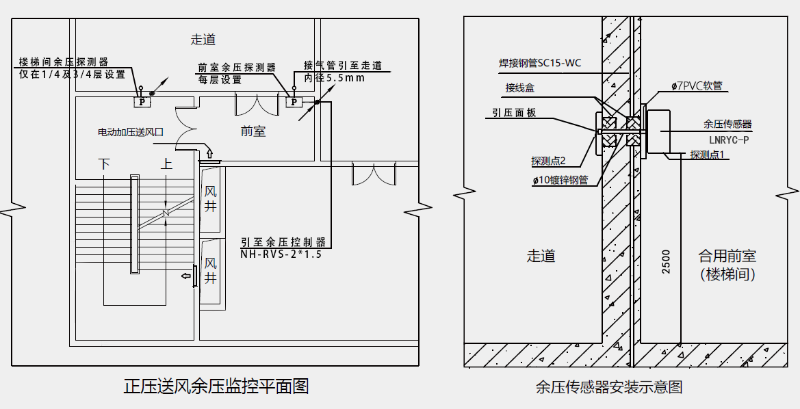

余压传感器安装示意图

蓝锐余压监控系统现有标准型余压传感器及免接管余压传感器;蓝锐余压监控系统已广泛应用政府、医院、酒店、办公、住宅及其他领域,可提供后期图纸深化和免费技术咨询,关于余压监控系统的详情,欢迎拨打: 400-812-0910
