消防疏散通道余压传感器的设计安装要求

返回列表 来源: 发布日期: 2020.06.29

余压传感器设计要求:

GB50045-95《高层民用建筑设计防火规范》

8.3.1建筑的下列部位应设置独立的机械加压送风的防烟设施;

8.3.1.1不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室;

8.3.1.2采用自然排烟措施的防烟楼梯间,其不具备自然排烟条件的前室;

8.3.1.3封闭避难层(间)。

8.3.6机械加压送风的防烟楼梯间和合用前室,宜分别独立设置送风系统,当必须公用一个系统时,应在通风合用前室的支风管上设置压差自动调节装置。

8.3.7机械加压送风机的余压,除计算机最不利环管压头损失外,尚应有余压。其余压值应符合以下要求:

8.3.7.1防烟楼梯间为40Pa至50Pa;

8.3.7.2前室、合用前室、消防电梯前室、封闭避难层(间)为25Pa至30Pa。

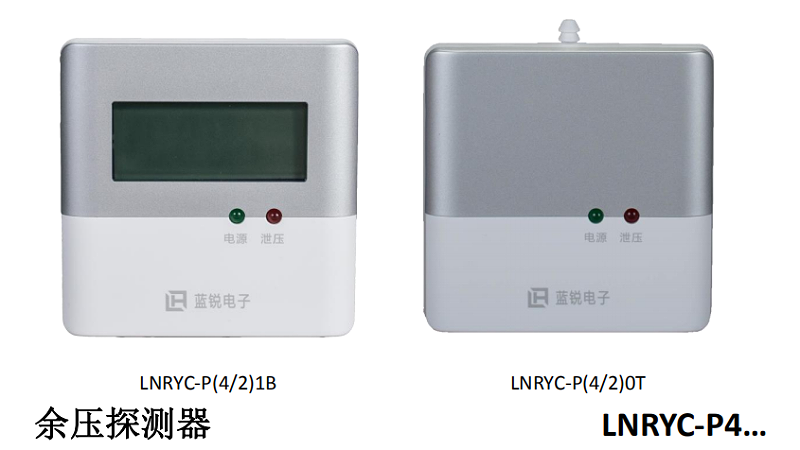

余压传感器

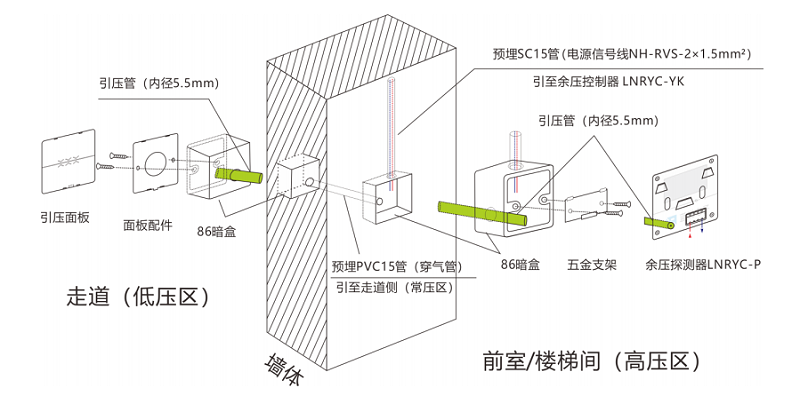

余压传感器的接线安装注意事项:

 余压探测器适合安装于前室、楼梯间、避难间等高压区,采用壁挂、吊顶安

 引压管低压区端口应略低于余压探测器气嘴

△注意 如果引压管高于余压探测器气嘴,传感器内可能会聚集冷凝水,导致设备损坏

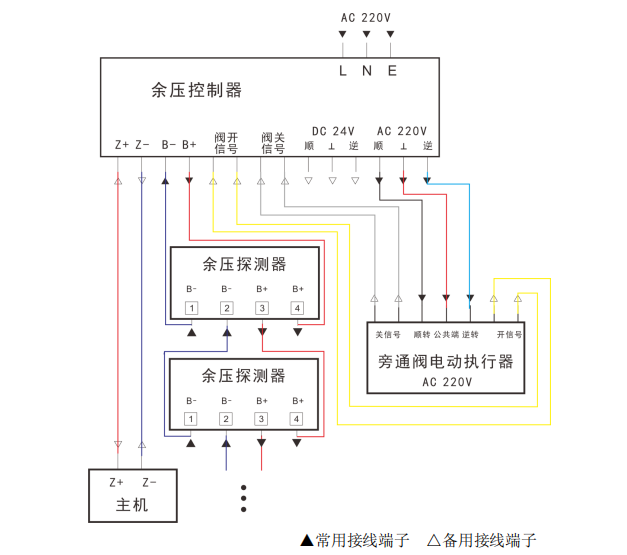

余压传感器接线

余压传感器安装接线图例


蓝锐专业技术团队可为您免费提供智能余压监控系统报价、预算统计、图纸深化、设计、预埋、接线、安装、调试等全方位售前售后技术咨询及报价服务。免费技术咨询电话:400-812-0910.
