前室、楼梯间压力(压差)传感器安装图解

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2018.08.31

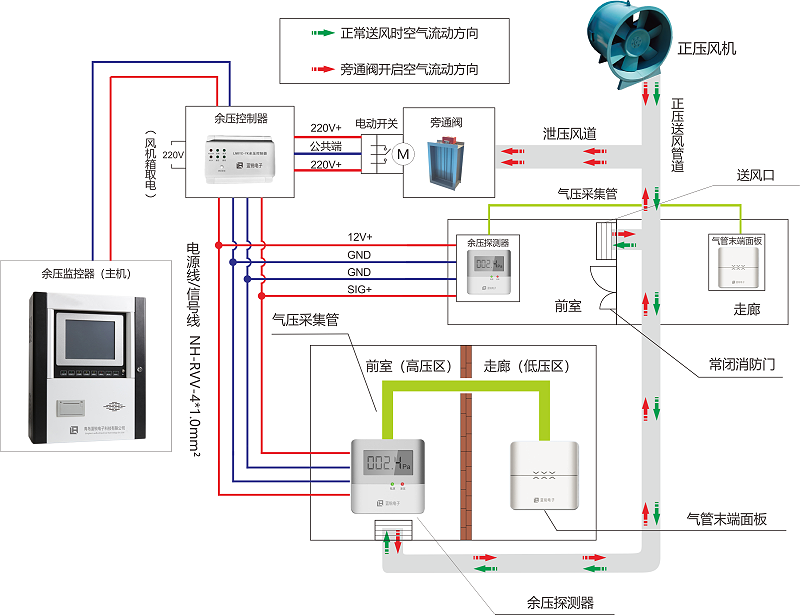

前室、楼梯间压力(压差)传感器又叫压差测控器、压差控制器或者余压探测器。其工作原理如下:

余压监控系统工作原理

前室、楼梯间压力传感器工作原理(图)

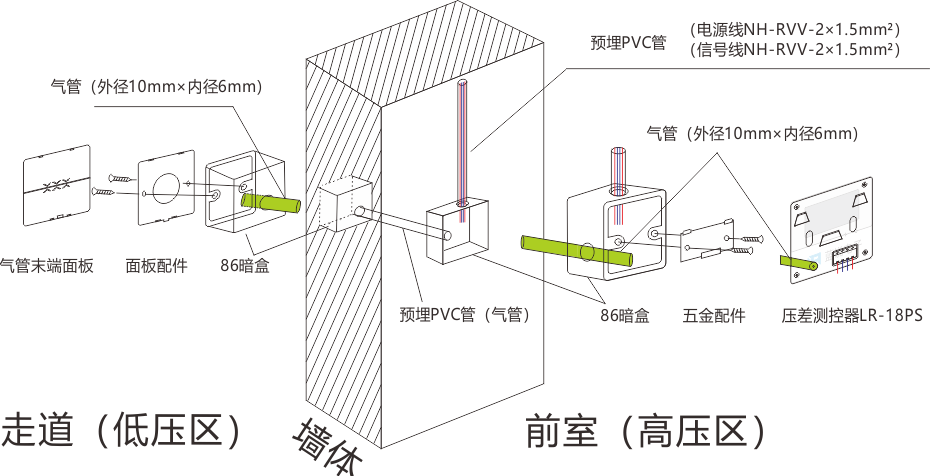

那么前室、楼梯间压力(压差)传感器如何安装呢?请看下图:

压差测控器安装图解(930)

前室、楼梯间压力传感器安装(图)

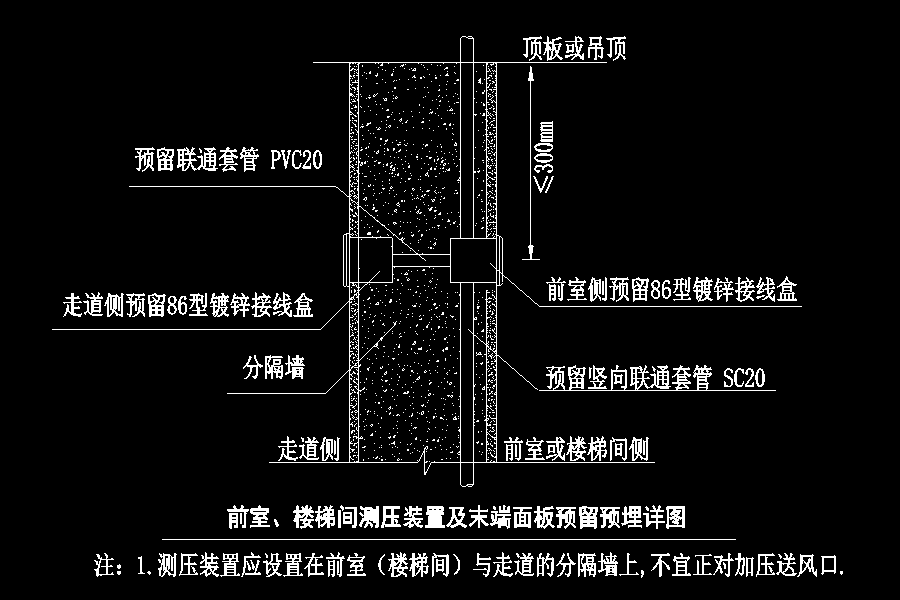

前室、楼梯间压力(压差)传感器安装之前,建议按照下图做预埋处理,安装将更加方便,且更加美观。
前室、楼梯间测压装置及气管末端面板预留预埋详图

前室、楼梯间压力传感器预留预埋(图)


相关下载:

前室、楼梯间压力(压差)传感器预留预埋详图.zip(CAD格式)

压差测控系统平面图+系统图(CAD).zip
