你分得清什么是模拟量、数字量、开关量和脉冲量吗?

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2018.11.27

在工业自动化控制中,我们经常会遇到开关量 ,数字量,模拟量,脉冲量等各种概念, 对于这些概念应该如何理解呢?

数字量

很多人会将数字量与开关量混淆,也将其与模拟量混淆。数字量在时间和数量上都是离散的物理量,其表示的信号则为数字信号。数字量是由0和1组成的信号,经过编码形成有规律的信号,量化后的模拟量就是数字量。

数字量

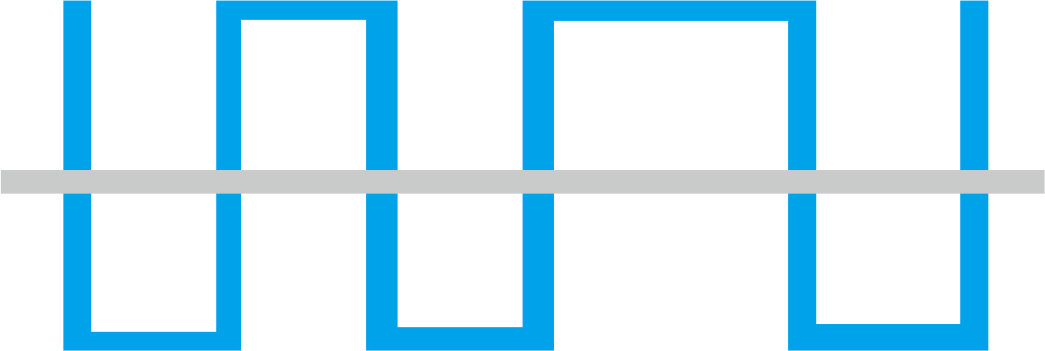

图1 数字信号

模拟量

模拟量的概念与数字量相对应,但是经过量化之后又可以转化为数字量。模拟量是在时间和数量上都是连续的物理量,其表示的信号则为模拟信号。模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量,如温度,电压,电流等。

模拟量

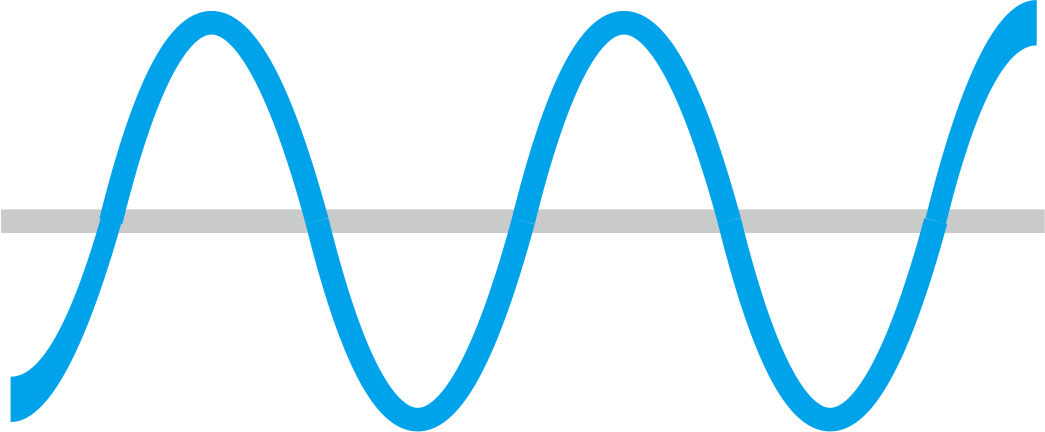

图2 模拟信号

开关量

一般指的是触点的“开”与“关”的状态,一般在计算机设备中也会用“0”或“1”来表示开关量的状态。开关量分为有源开关量信号和无源开关量信号,有源开关量信号指的是“开”与“关”的状态是带电源的信号,专业叫法为跃阶信号,可以理解为脉冲量,一般的都有220VAC, 110VAC,24VDC,12VDC等信号,无源开关量信号指的是“开”和“关”的状态时不带电源的信号,一般又称之为干接点。电阻测试法为电阻0或无穷大。

开关量

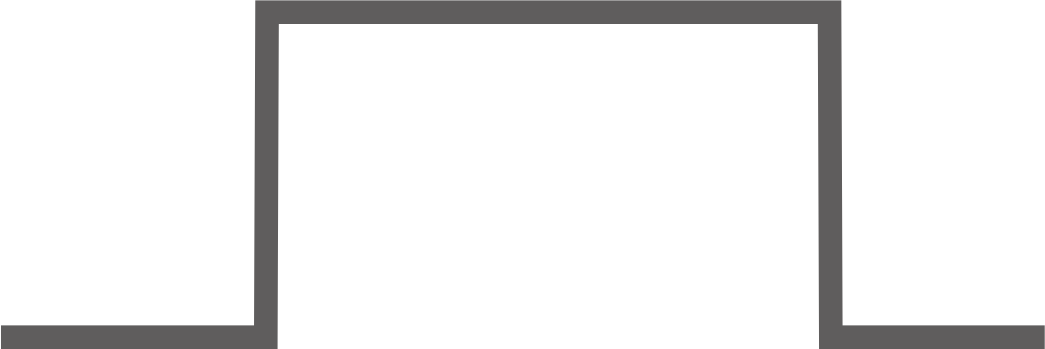

图3 开关量

脉冲量

脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。在量化后,其变化持续有规律就是数字量,如果其由0变成某一固定值并保持不变,其就是开关量。

脉冲量

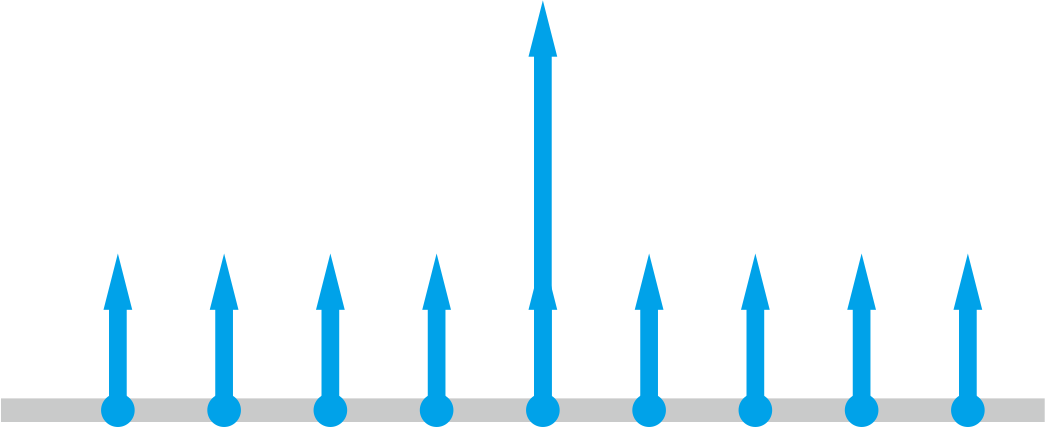

图4 脉冲量信号
