蓝锐余压传感器二线制编码说明

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2020.07.10

余压传感器

蓝锐余压传感器二线制的编码采用二进制拨码开关,操作方便简单。

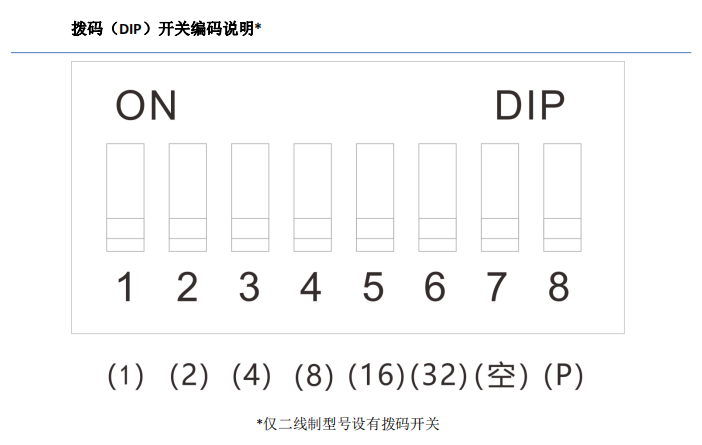

余压传感器拨码图

余压传感器背部设有拨码开关,用于编码及阈值设定。其中 1~6 位用于编码,7

位留空(可自定义),8 位为阈值设定(即 30Pa/50Pa 报警值切换,默认为 30Pa)。

图示为默认拨码位置,此时所有拨码位于数字侧。

编码规则:

· 共有 1~6 位编码开关

· 最大编号可设置63(实际中不会超过33,送风高度超过100m需要分段送风,即当楼层数高于 33 层时,需要第二套余压 控制器,需要从 1 重新编码)

· 编码应在通电前进行,通电中进行编码,将重启生效

· 采用 0/1 的二进制编码原理,数字侧为 0,ON 侧为 1

· 1~6 位对应数字如下:1(1),2(2),3(4),4(8),5(16),6(32

例如:

编号 1-------------------------------将拨码 1(1 )拨至 ON

编号 2-------------------------------将拨码 2(2 )拨至 ON

编号 3-------------------------------将拨码 1(1)+2(2 )拨至 ON

.

编号 22------------------------------将拨码 5(16)+3(4)+2(2 )拨至 ON

.

编码 33------------------------------将拨码 6(32)+1(1 )拨至 ON。
