蓝锐电子余压探测器安装与接线说明

返回列表 来源: 发布日期: 2020.03.05

设计依据:依据GB50016 《建筑设计防火规范》、GB51251《建筑防烟排烟系统技术规范》,采用机械加压系统的消防电梯前室、合用前室和楼梯间应安装余压探测器。

设计要求:正压送风启动后,保证消防电梯前室、合用前室余压值维持在25~30Pa 楼梯间余压值为40~50Pa

安装目的:防止烟气进入疏散通道的同时,不会因压力过大对防火门开启造成阻碍。

智能余压监控系统

安装数量:前室--前室加压空间相对独立, 个前室需安装1个;

       楼梯间---楼梯间上下贯通,为共用空间,需要 共用 1 个或 2 个。具体数量参考设计院图纸设计要求。

安装位置:前室--余压探测器建议安装消防前室与走道隔墙,距地2.5m左右;

       楼梯间--余压探测器建议安装于楼梯间与走道隔墙,距地 2.5m左右;

备注:余压探测器安装于高压端(前室或楼梯间),气管末端面板安装于常压端(走道)。安装位置应方便穿管(引压管)施工,美观,不易人为损坏为原则。

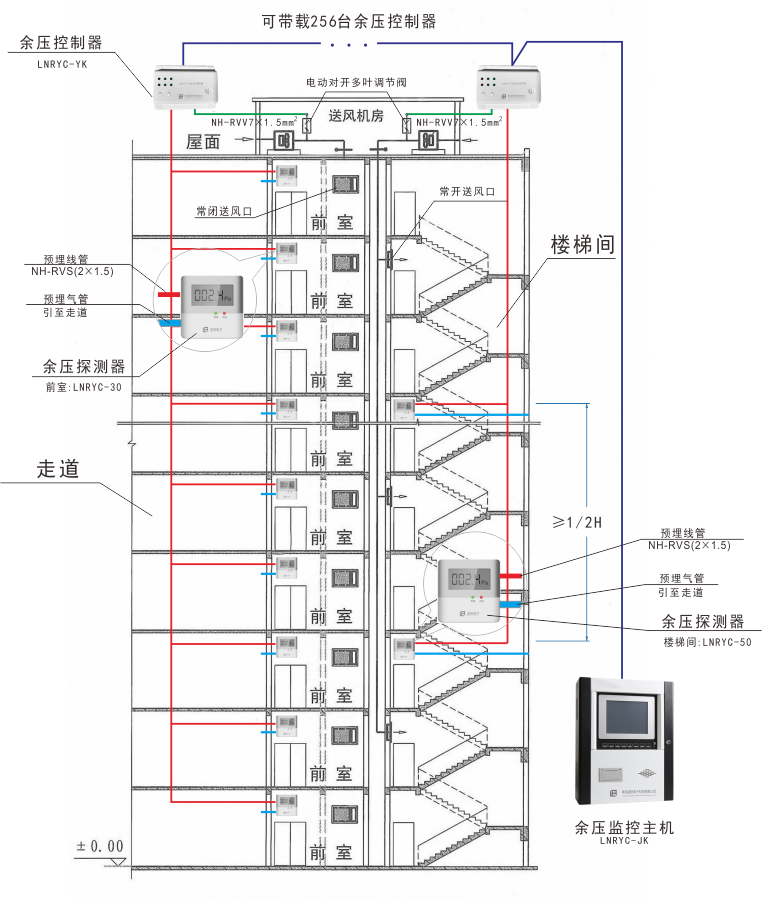

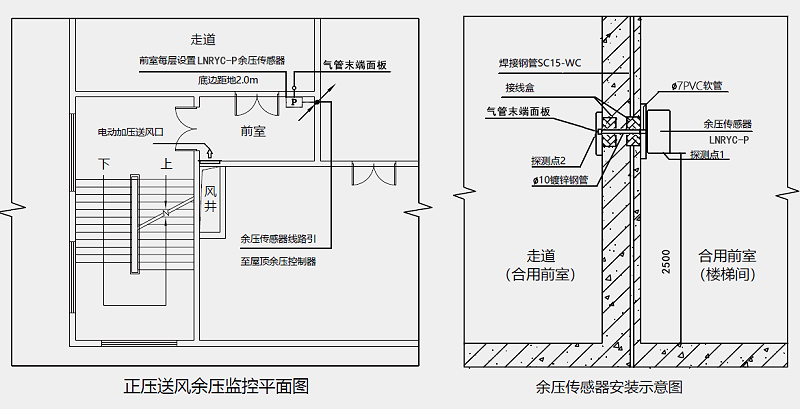

余压探测器安装示意图

安装方式:标准86盒壁挂式安装。

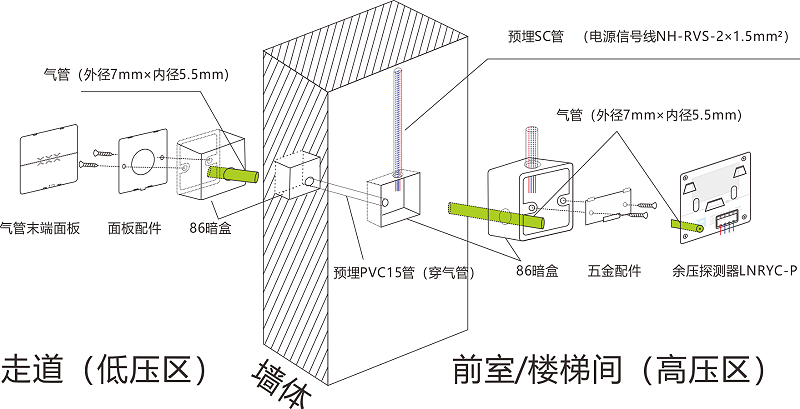

余压探测器安装图


接线方式:

四线制(现场免调试)两线电源(区分正负极),两线信号(无源接点,不区分正负极),可采用T 型或手拉手方式,总线型连接;

二线制(方便接线)电源信号共用两线,无极性,总线型连接。

线型推荐:

四线制—NH-RVV-4*1.5;二线制—NH-RVS-2*1.5

其它相关产品接线:

余压控制器连接余压探测器--由余压控制器引出四线 /二线(分别对应四线/二线余压探测器),垂直敷设至每层对应的余压探测器。

余压控制器连接旁通阀旁通阀(电动多页对开调节阀)上的电动执行器连接至余压控制器(线型通常为: 7*0.75)。

余压控制器连接余压监控器余压监控器作为可选配置,通常安装于消防控制室,与余压控制器采用二总线制连接方式(线型推荐: NH-RVS-2*2.5)。

余压探测器安装效果:

余压探测器安装效果图

如对余压探测器安装及接线问题还有疑问,请拨打技术人员电话详询,李工 17753296532 / 徐工 13954214325。

如需报价请拨打400-812-0910,将由专业人员提供图纸核算、图纸深化及产品报价相关服务。
