蓝锐电子分享压差测控器的安装步骤

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2018.07.12

近来有很多客户咨询项目图纸上设计有消防前室正压送风系统的压差测控器,但是不知道该如何安装,针对这一问题,蓝锐电子小编在这里统一给大家说明一下压差测控器的安装步骤,希望大家能有所收获。

首先我们来看一下压差测控器安装图:

压差测控器安装图解(930)



骤1:根据便于施工和安装美观的原则确定安装位置

暗装:若项目有预埋PVC管及86型暗盒,压差测控器主体建议安装于前室/合用前室(高压区),通过内置式测压孔测压。走道(低压区)通过气管与压差测控器接气口连接(上图为背部接口式,明装可选顶部接口式压差测控器),为保证美观,气管末端出口可选装气管末端面板

明装:若项目无预埋PVC管及86型暗盒,建议将压差测控器安装于前室/合用前室(高压区)距地面高度2.5m处或者离天花板15~20cm处,气管可通过墙面打孔或天花板进入走道区(低压区),保证气管末端可与走道内(低压区)空气直接接触,以方便施工、美观为主。

步骤2:接线方法

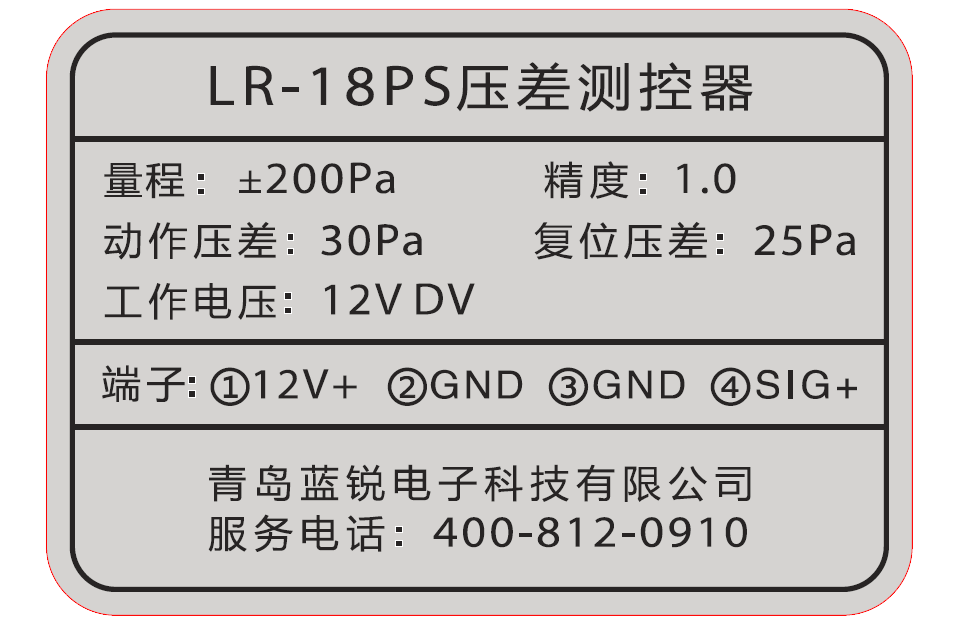

差测控器风阀控制箱集中供电。采用总线制接线方式,压差测控器需要四根线,其中两根为电源线(12V DC),另外两根为控制线(信号线)。布线时通常从楼顶通过风阀控制箱(按照内部标识进行连接)引出两根两芯电缆,要求单芯线直径不小于1.5mm²,长度根据实际楼层高度而定。所有压差测控器采用手拉手并联方式连接电源线及控制线(信号线)。压差测控器背部贴有参数标签,对应 压差测控器背面接线端子,如下图:

LR-18PS参数

骤3安装

可先将五金架通过螺丝安装于86型盒,待气管及连接线对接完毕后,将压差测控器固定在支架上即可。

其它注意事项】

1、  特殊情况下,压差测控器与气管末端可对调安装,即压差测控器位于低压区,气管末端位于高压区,压力值将显示为“-”,可正常实现余压值的调节功能;

2、  建议所有连接气管及连接线都应穿PVC管或金属管;

3、  压差测控器连接线推荐型号NH-RVV-2*1.5mm²;

4、  安装环境需提前预留安装位置及布置好气管走向;

5、  本压差测控器内部为精密型传感器,测试时不得使用嘴吹加压,以免损坏芯体。

蓝锐电子是一家专注研发生产压差测控系统的厂家,主打高层建筑正压送风系统的LR-18PS系列差压控制器的研发、生产和销售,严格按照国家标准自主研发设计生产,凭品质定价,咨询热线:400-812-0910。
