蓝锐带您深入了解余压监控系统(压差测控器篇)--外壳介绍

返回列表 来源: 发布日期: 2018.07.19

本站新闻资讯的前期文章,大家可以看到国家对余压监控系统的相关政策和相关产品介绍,了解到压差测控器的安装重要性以及选择电子式余压测控系统的必要性,同时,也可以了解到压差设计依据和工作原理。如何选择更好的压差测控器呢?蓝锐慢慢告诉您。

首先了解下蓝锐电子最新余压监控系统的构成,其主要部分包括:1、压差测控器(LNRYC);2、风阀控制箱(LNRYC-FK);3、气压采集管

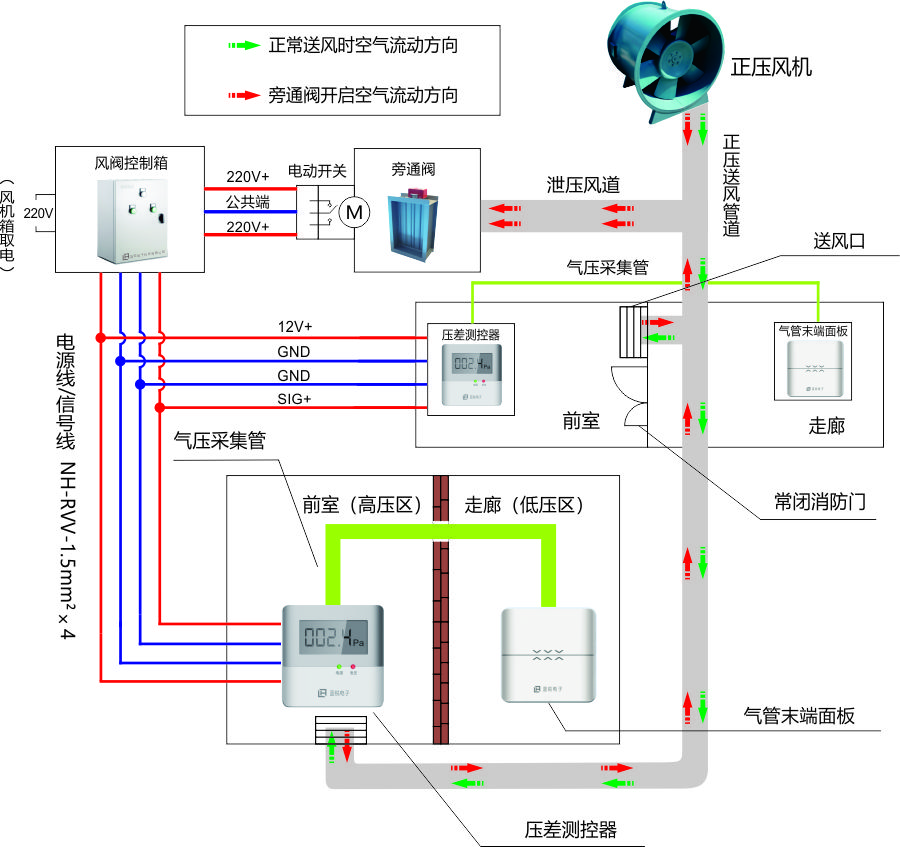

余压监控系统工作原理下:

压差测控器工作原理big

余压监控系统工作原理图

发生火灾时,烟感报警器会第一时间通知消防监控系统,监控系统根据报警数据打开相应楼层的送风口,开启正压风机同时启动余压监控系统,压差测控器开始工作,空气将会按照上图中绿色箭头方向,被送入相应楼梯间、前室/合用前室,导致相应空间压力增大,当压力达到余压监控系统(压差测控器)设定的动作(泄压)时,将开启旁通阀开始泄压,空气将按照上图中红色箭头方向进行流动,正压风机的绝大部分风量将由旁通阀处导出,而楼梯间、前室/合用前室也将因为压差关系,空气将由送风管道或其它缝隙中流出,相应空间内的压力将会降低,当降至余压监控系统(压差测控器)设定的复位(停止泄压)范围时,将关闭旁通阀,正压送风系统就会复正常送风方向。

电子压差测控器LR-18PS系列是今年5月份上市的新一代电子式压差测控器,全新的外观,完全自主设计。采用高精度进口差压传感器,高品质MCU模块,搭载多层加厚PCB,高集成化和高品质元件使产品在标准化生产中,保证了较高的性能稳定性。而全新的外观设计,不仅让客户在感官上获得充分认可,在施工过程中,其安装便捷性也得到了施工方的肯定。

下来通过拆解,详细介绍其每个组成部件,让大家对蓝锐电子压差测控器LR-18PS系列产品有更深入的了解,也给大家在购买余压监控系统产品的时候多一些参考。

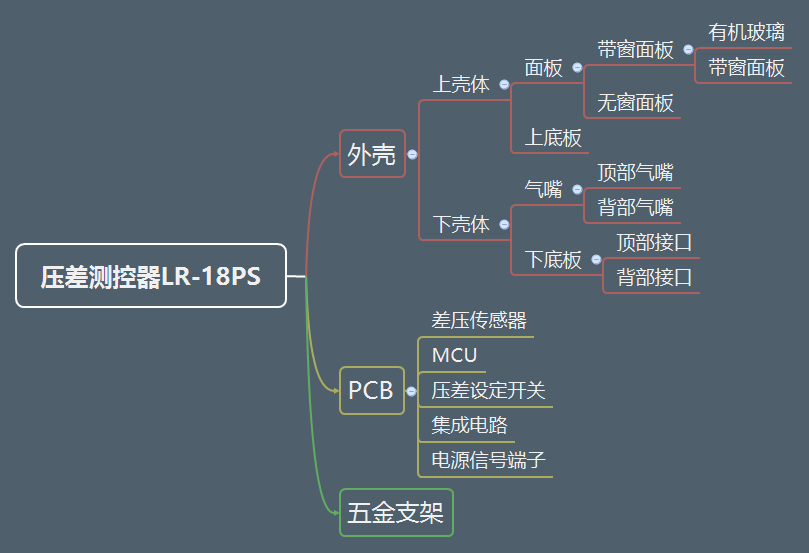

其中压差测控器LNRYC的构成图 如下:

压差测控器LR-18PS

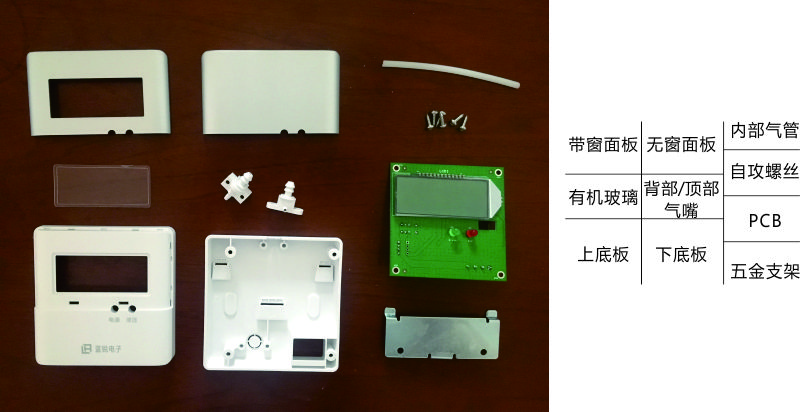

压差测控器LNRYC实物分解图:

压差测控器组成部分


接下来就压差测控器LNRYC的外壳部分进行详细介绍:

材质:材质是衡量产品品质的最基本的标准。LR-18PS外壳选用沙特(沙博)进口PC(聚碳酸酯) UL94V-0为原材料,UL94V-0是塑料制品中阻燃级别最高的型号。其具有优异的电绝缘性、延伸线、尺寸稳定性及耐化学腐蚀性,有较高的强度、耐热性和耐寒性,耐高温125度,耐低温-40度,还具有自熄、阻燃、无毒、可着色等优点,其易加工性也非常适合于大规模工业生产。根据压差测控器使用环境来说,UL94V-0是非常适合的外壳材料。

模具:高品质壳体需要有高标准模具,公司不计成本,选用高品质模具。LR-18PS壳体模具通过镜面放电加工,反复修正而成。虽然加工成本较高,且速度缓慢,但有着极高的精度,精度可达±0.1mm。

组装:高精度的模具将产品的优秀的工业设计完美地呈现出来。在产品进行组装的时候,可以看到每个部件的连接处都严丝合缝。根据客户要求选装顶部或背部气嘴,通过内部气管连接PCB上的差压传感器,并用2颗自攻螺丝固定。将有机玻璃装入带窗面板窗口卡槽(无窗面板无需安装有机玻璃),通过自身卡口固定于上底板,最后使用4颗自攻螺丝将上下壳体及PCB紧紧的固定在一起。组装完成后的成品:缝隙均匀,无变形,结构稳固,耐挤压、耐冲击。

表面:公司有着丰富的喷油丝印等表面处理经验及整套自动化设备,让外壳涂装拥有高附着力的同时,漆面光滑均匀,而银色哑光漆的使用,也使成品外观更显档次。

声音:将电源信号接线端子(螺钉式接线端子,拧紧前,会轻微活动)拧紧后,进行上下左右晃动,几乎不会听到任何部件不和谐的声音,这也从另一个角度说明了LNRYC极高的工业设计及装配水平。

品控: 没有严格的品控管理,就没有优秀的成品输出。蓝锐始终把产品的品质作为企业的立身之本。而“坚持品质第一”更是成为蓝锐经营理念中最重要的一条铭记在每个蓝锐人心中。这也成为蓝锐选择合作单位的基本原则。蓝锐用最严格的品质管理要求控制着产品生产的每个环节,保证客户能得到最理想的产品。

关于蓝锐电子压差测控器LNRYC外壳的介绍就先到这里,持续关注,后期蓝锐将带您更深入了解余压测控系统,敬请期待。
