加压送风余压传感器接线图_余压探测器接线图--蓝锐电子

返回列表 来源: 青岛蓝锐电子科技有限公司 发布日期: 2020.11.24

一、余压监控系统是由余压监控器、余压控制器、余压探测器、泄压阀执行器组成的。

余压监控系统示意图

(余压监控系统示意图)

二、安装位置、线型及预埋

 1.余压监控器与余压控制器布线

余压监控系统链接示意图

(余压传感器连接示意图)


三、余压探测器的安装

1.余压探测器平面、立面安装图

余压探测器安装示意图

(余压探测器位置安装示意图)

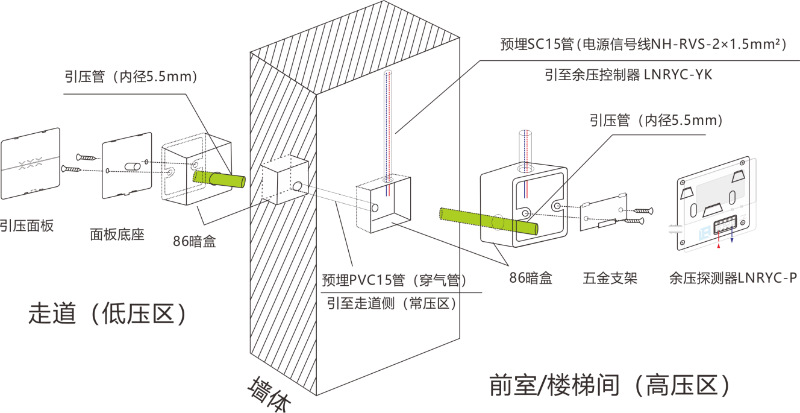

2.余压探测器安装拆解图

余压探测器安装示意图

(余压探测器安装示意图)

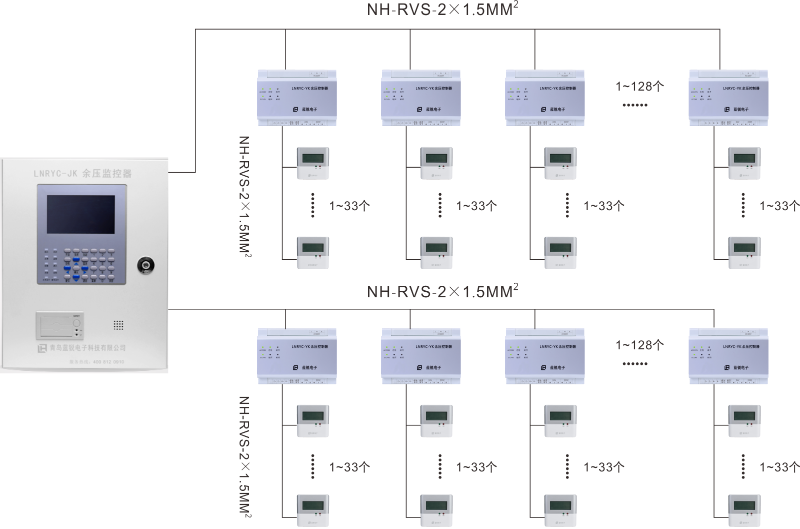

余压监控系统安装图

(蓝锐余压监控系统接线示意图)

蓝锐余压监控系统现有四线制(有/无主机)余压传感器,二线制(有/无主机)余压传感器,免接管余压传感器;蓝锐余压监控系统已广泛应用政府、医院、酒店、办公、住宅及其他领域,可提供后期图纸深化和免费技术咨询,关于余压监控系统的详情,欢迎拨打:400-812-0910
