标准型数显型余压探测器LNRYC-P21

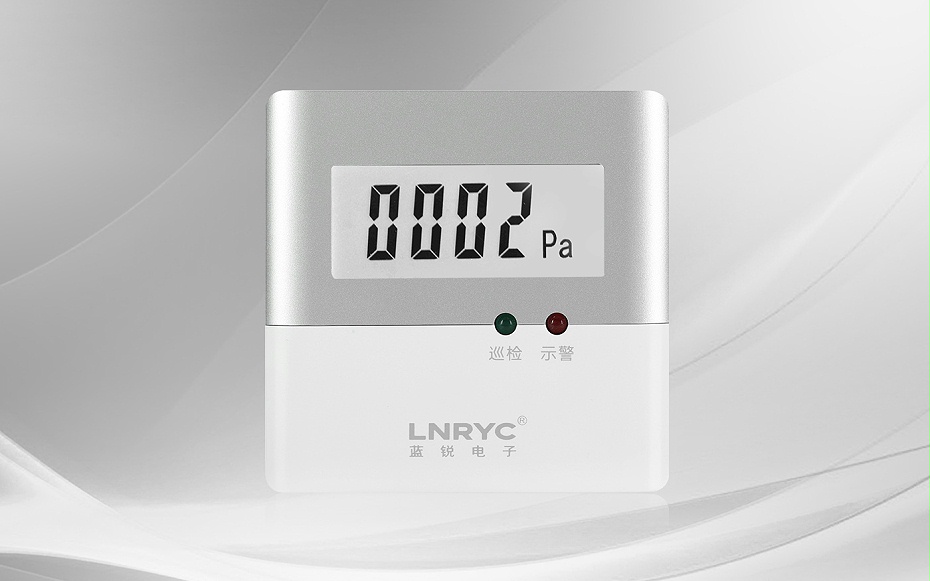

2022PC液晶余压探测器

余压探测器又叫压差控制器、前室/楼梯间压力传感器或压差传感器,是我公司专门针对现代高层住宅、写字楼等建筑的正压送风系统的前室及楼梯间合理余压值的保持,以国家相关规范设计为依据研发的余压监控产品。

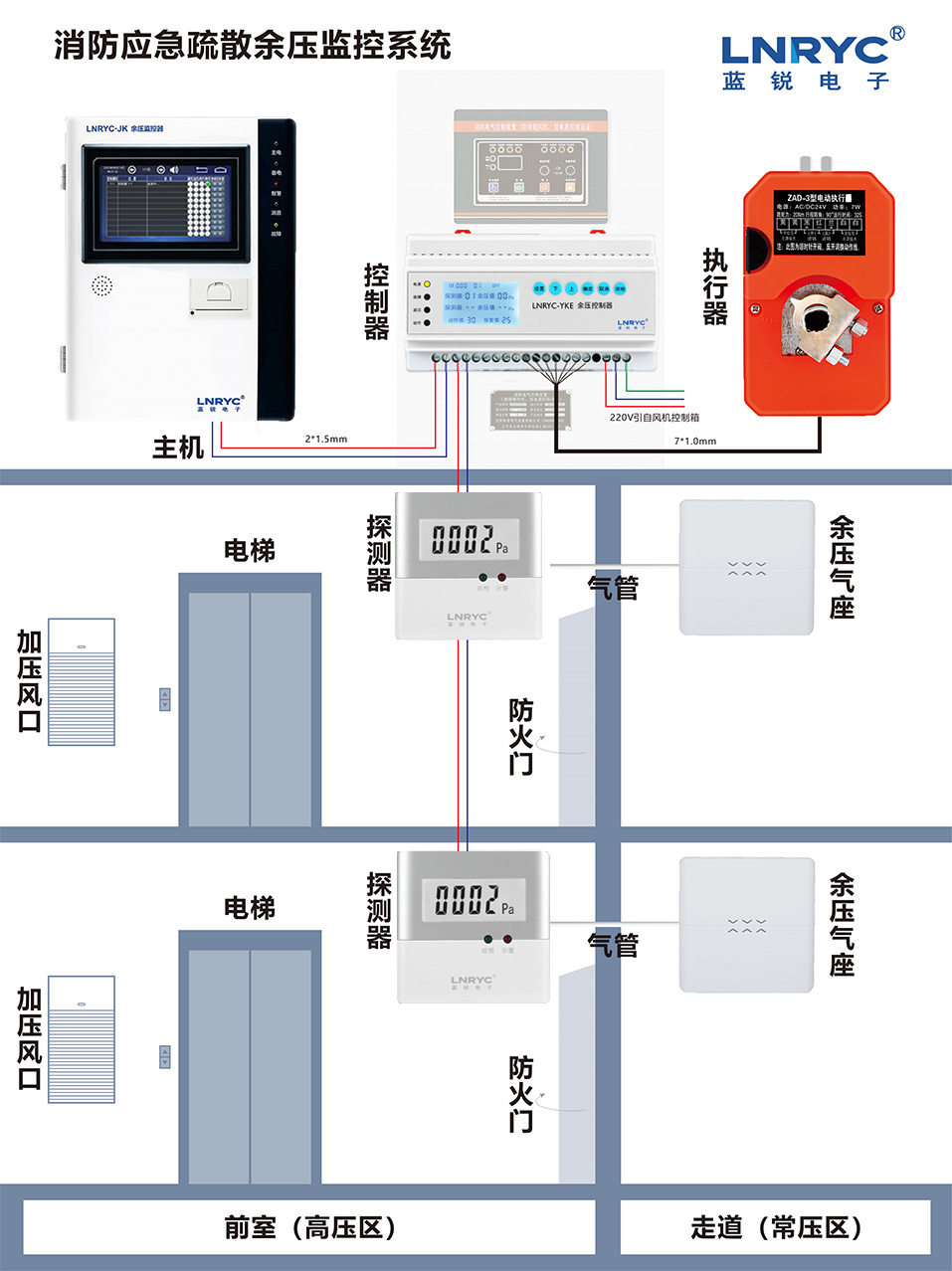

蓝锐余压系统安装示意图

余压监控系统示意图

LNRYC系列为我司最新一代余压探测器。产品采用美国进口高精度微压差传感器,采集正压送风系统前室/楼梯间相对走道的正压值的气压后,输出高精度的压差模拟量输入至MCU中,利用MCU中集成的模组数字转换器,将该模拟量变成数字信号,然后与基准电压器件提供的基准电压值进行比较后换算得出压差值。 根据芯片输出的模拟量跟采集到的压力差值成正比的特性,对MCU进行逻辑编程控制,设定阈值气压值,通过判断压差值与阈值的关系,来发出控制信号,继而控制继电器实现对旁通阀的控制,配合正压风机确保火灾时前室的气压在25-30帕之间;楼梯间气压在40-50帕之间。通过状态指示灯及液晶显示屏幕直观的观察压差的状态。

advantages产品优势
  • 01

    美国进口微压差传感器,高精度、高灵敏度、高稳定性、温度补偿合理、线性佳。

  • 02

    配备与标准86接线盒无缝对接的五金支架,施工简单,安装方便,维护便捷。

  • 03

    24V安全工作电压,安装、调试、使用更安全。

  • 04

    外壳采用阻燃PC材质,满足消防验收要求。

  • 05

    并联接线方式,不会因一个点的故障影响整个系统。两根电源两根信号线串联整个系统。

  • 06

    带有背光的LCD液晶显示屏,不受外界光源强弱的干扰,无论黑夜或白天均可保持显示状态,24小时全天候无死角实时显示,美观大方。

  • 07

    开机自动清零技术,减少因电子元件弹性飘移、热飘移、温度飘移、疲劳飘移等原因造成的误差,提高精度。

  • 08

    采用模拟量控制技术,强逻辑编程,将警戒阈值设置为点,使得触发立即生效。将安全阈值设置为一个范围进行缓冲保护,当压差变动较频繁,波动不稳定的时候,减少继电器动作,保护后续电机,大大延长设备使用寿命。

                          paramete                                             产品参数
产品名称 前室余压探测器 楼梯间余压探测器
产品型号 LNRYC-P/30 LNRYC-P/50
使用场所 前室、消防前室、合用前室 楼梯间
泄压启动值 大于30帕 大于50帕
停止泄压值 小于25帕 小于40帕
量程 ±200帕
负载能力 ±2000帕
精度 0.5
功率 1W
工作温度 -20℃-70℃
产品尺寸 97mmx97mmx26.5mm
气管接口位置(可选) □顶部(明装)             □背部(暗装)
Application应用场景

有正压送风系统的高层住宅、写字楼、学校、医院、火车站、地铁、机场等项目。火灾时正压风机启动,确保其前室或楼梯间的压差值在国家要求范围内,阻挡烟气进入的同时,保证防火门的正常开启。





热品推荐 / Hot product
标准型数显型余压探测器LNRYC-P21

标准型数显型余压探测器LNRYC-P21

余压探测器又叫压差控制器、前室/楼梯间压力传感器或压差传感器,是我公司专门针对现代高层住宅、写字楼等建筑的正压送风系统的前室及楼梯间合理余压值的保持,以国家相关规范设计为依据研发的余压监控产品。
数显余压控制器LNRYC-YKE

数显余压控制器LNRYC-YKE

数显余压控制器LNRYC-YKE是我公司专门针对现代高层住宅、写字楼等建筑的正压送风系统的前室及楼梯间合理余压值的保持,以国家相关规范设计为依据研发的余压监控产品。完全符合《建筑防排烟系统技术标准》GB51251-2017标准的要求,余压控制器LNRYC-YKE能够显示压值状态以及报警或故障探测器位置。
标准型无显余压探测器LNRYC-P20

标准型无显余压探测器LNRYC-P20

余压探测器是整个系统的末端神经,负责前室和楼梯间余压值的测量与控制。余压探测器通过内置的探测孔检测前室或楼梯间气压。火灾发生,余压探测器实时检测前室与走道或楼梯间与走道的压差。当前室余压值大于30帕,启动泄压信号,旁通阀泄压;当前室余压值小于25帕,发出信号关闭旁通阀;同理,当楼梯间余压值大于50帕,旁通阀泄压;当楼梯间余压值小于40帕,旁通阀关闭,停止泄压。
免接管余压探测器LNRYC-P2N

免接管余压探测器LNRYC-P2N

免接管余压探测器的原理:在风机启动之前,前室和走道,处于一个相对稳定的气压坏境,当长时间处于同—个气压环境时,那么前室和走道值应该是相同的,我们把这个气压值设置为P1。而探测器就会实时监测当前的气压变化,此期间的压值我们设为P2,我们把余压探测器的探测值/显示值设定为△P,且△P=P2(加压后前室气压值)-P1(加压前前室走道气压值=走道气压),所以△P可以看作是前室与走道的压差值,也就是我们需要的余压值。
