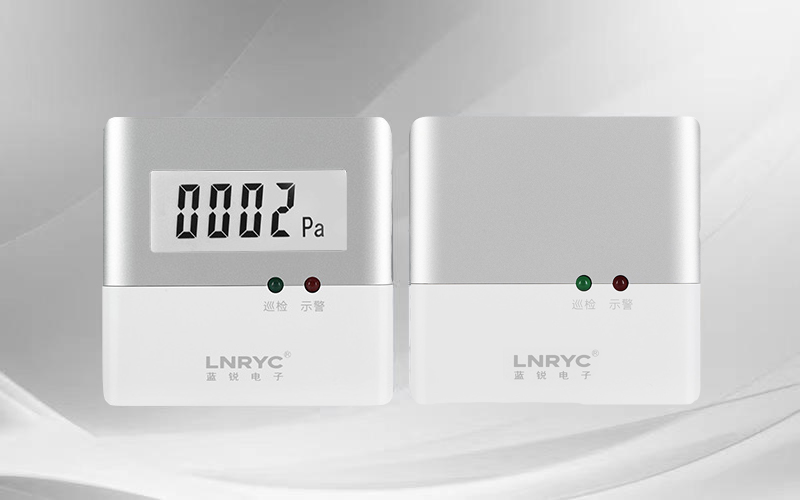

免接管余压探测器LNRYC-P

免接管余压探测器

免接管余压探测器是蓝锐电子针对当施工过程没有预留气管或留的位置不合适的情况研发的新一代余压探测器。免接管余压探测器不需要传统余压传感器所必需的引压气管、引压面板等配件;更重要的是,不需要进行安装环境的改造施工,不仅能节省大量的人工费用,节省安装时间,提高安装效率,而且它对安装条件更加宽容,安装效果更加美观。

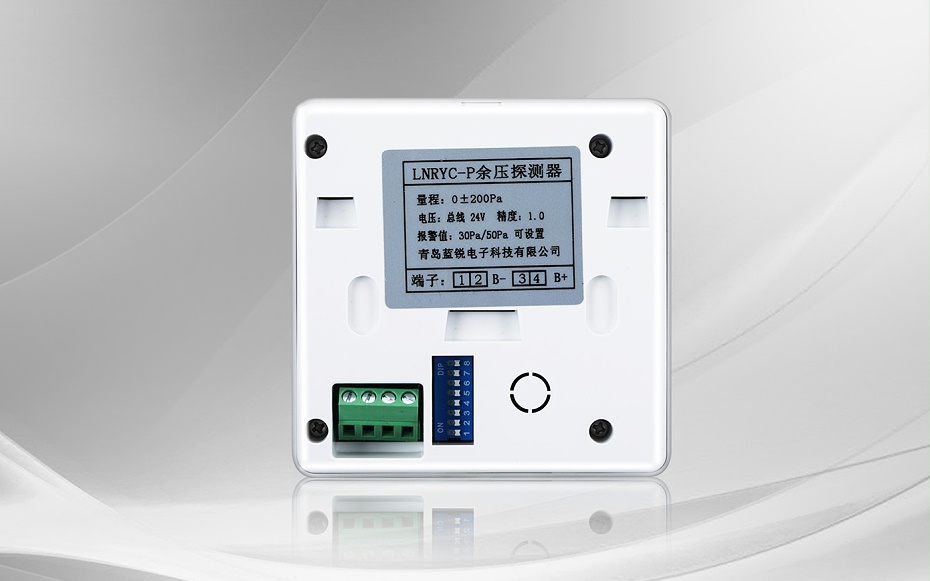

无气管余压探测器背面

免接管背面示意图

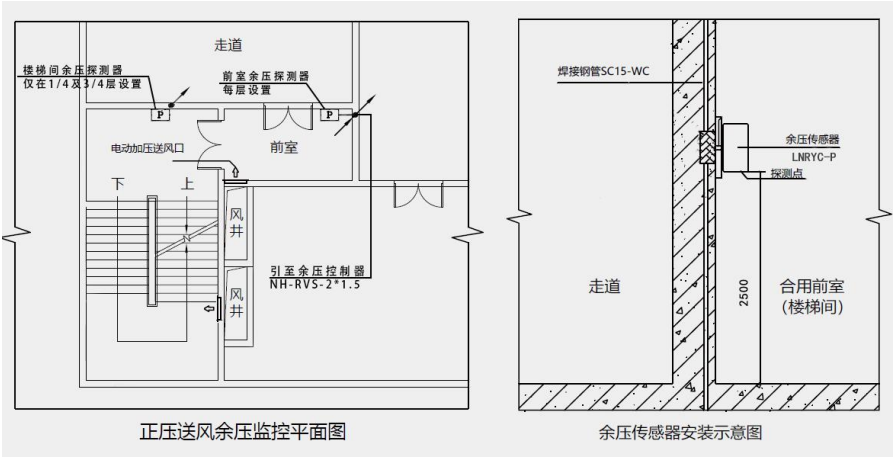

免接管余压探测器安装图

免接管余压探测器安装图

余压探测器安装拆分图

免接管余压探测器安装拆分图

免接管原因探测器安装步骤说明

 1) 先将五金支架固定在 86 盒上

 2) 通过拨码开关进行编码

 3) 将提前预埋好的气管接到免接管余压探测器气嘴上(部分型号无需外接气管)

 4) 接线,并将接好线的免接管余压探测器固定到五金支架上

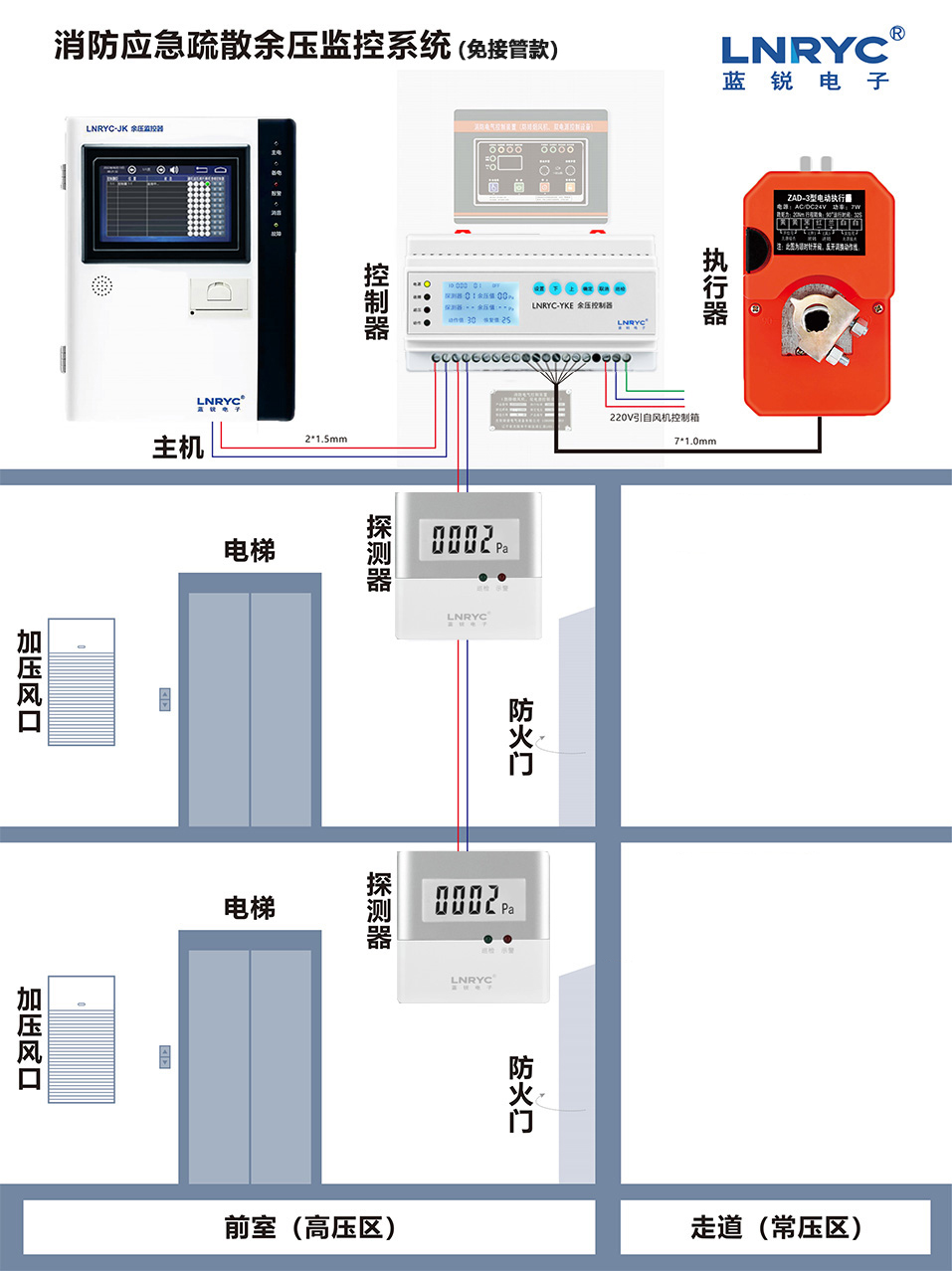

余压监控系统示意图

余压探测器接线方式

 1) 免接管余压探测器与免接管余压探测器、免接管余压探测器与余压控制器的连线允许使用“T”式接线法或链式连接。

 2) 免接管余压探测器与免接管余压探测器、免接管余压探测器与余压控制器的连线的线型为 NH-RVS-2×1.5mm²。

 3) 免接管余压探测器与免接管余压探测器、免接管余压探测器与余压控制器的连线同一极性应使用相同颜色“+”极使用红色、“-”极使用蓝色。



热品推荐 / Hot product
标准型数显型余压探测器LNRYC-P

标准型数显型余压探测器LNRYC-P

余压探测器又叫压差控制器、前室/楼梯间压力传感器或压差传感器,是我公司专门针对现代高层住宅、写字楼等建筑的正压送风系统的前室及楼梯间合理余压值的保持,以国家相关规范设计为依据研发的余压监控产品。
余压控制器LNRYC-YK

余压控制器LNRYC-YK

余压控制器,是余压监控系统的主要组成部分之一。其主要功能包括:为余压探测器提供集中供电、采集余压探测器数据、控制正压送风系统的泄压阀开启与关闭,同时可对接余压监控器。
余压探测器

标准型无显余压探测器LNRYC-P

余压探测器是整个系统的末端神经,负责前室和楼梯间余压值的测量与控制。余压探测器通过内置的探测孔检测前室或楼梯间气压。火灾发生,余压探测器实时检测前室与走道或楼梯间与走道的压差。当前室余压值大于30帕,启动泄压信号,旁通阀泄压;当前室余压值小于25帕,发出信号关闭旁通阀;同理,当楼梯间余压值大于50帕,旁通阀泄压;当楼梯间余压值小于40帕,旁通阀关闭,停止泄压。
免接管余压探测器LNRYC-P

免接管余压探测器LNRYC-P

免接管余压探测器的原理:在风机启动之前,前室和走道,处于一个相对稳定的气压坏境,当长时间处于同—个气压环境时,那么前室和走道值应该是相同的,我们把这个气压值设置为P1。而探测器就会实时监测当前的气压变化,此期间的压值我们设为P2,我们把余压探测器的探测值/显示值设定为△P,且△P=P2(加压后前室气压值)-P1(加压前前室走道气压值=走道气压),所以△P可以看作是前室与走道的压差值,也就是我们需要的余压值。
