余压传感器安装方式

返回列表 来源: 蓝锐余压监控系统专业生产厂家 发布日期: 2019.08.30

余压传感器的安装方式

2018-8-1日新防烟排烟系统技术标准实施以来,新的高层建筑开始设计前室的余压传感器,作为相对新兴的产品,好多施工单位不太了解如何安装。以下简要介绍余压传感器的安装方式及建议安装位置。

 余压传感器安装方式


步骤1:根据便于施工和安装美观的原则确定安装位置

暗装:预埋PVC管及 86型暗盒,余压传感器主体建议安装于前室/合用前室(高压区),通过内置式测压孔测压。走道(低压区)通过气管与余压传感器接气口连接,为保证美观,气管末端出口可选装气管末端面板。

明装:项目无预埋PVC管及 86暗盒,建议将余压传感器安装于前室/合用前室(高压区)距地面高度2.5m 处或者离天花板20-30cm处,气管可通过墙面打孔或天花板进入走道区(低压区),保证气管末端可与走道内(低压区)空气直接接触,以方便施工、美观为主。

步骤2:接线方法

余压传感器由余压控制器供电,其中两根为电源线,另外两根为控制线(信号线)。布线时通常从楼顶引出两根两芯电缆,要求单芯线直径不小于1.5mm²,长度根据实际楼层高度而定。所有余压传感器采用手拉手并联方式连接电源线及控制线(信号线)。

步骤3:安装

可先将五金架通过螺丝安装于86型盒,待气管及连接线对接完毕后,将压差测控器固定在支架上即可。

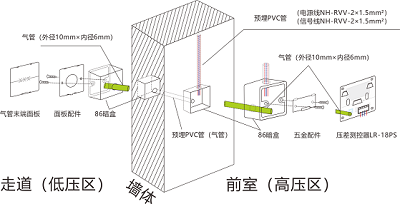

余压传感器安装效果图

余压传感器安装效果
